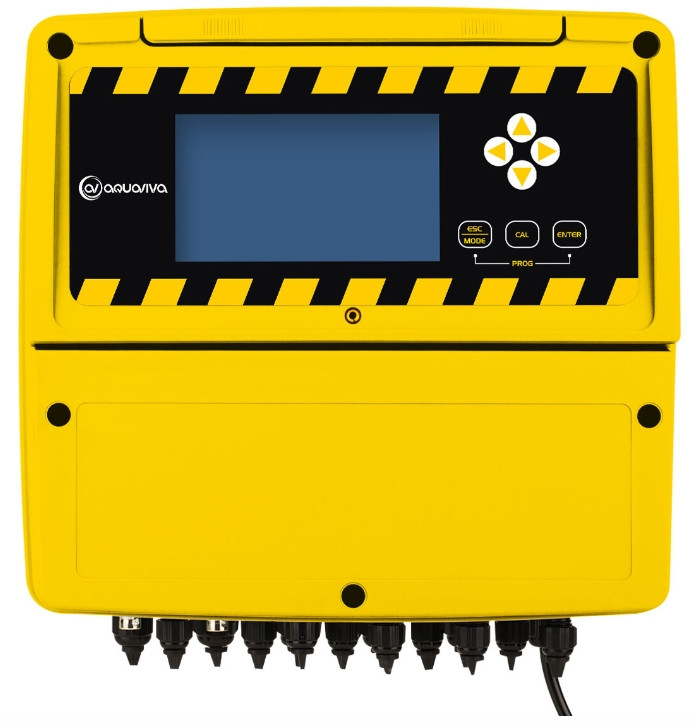

Станція контролю якості води Aquaviva K800 pH-Rx-Cl-t°

Станція дозації Aquaviva Kontrol 800 pH/Rx/Amperometric Chlorine

AquaViva K800 PH/Redox/Amperometric Chlorine — спеціалізований багаторежимний контролер, що є панель керування дозуючими насосами для підтримки кришталево чистої води у Вашому басейні. Робота станції побудована на перевірці хімічних параметрів води, та керуванні кількома дозуючими насосами одночасно. Контролер оснащений незалежними модулями пропорційного керування, двома програмованими частотними виходами, послідовним портом віддаленого зв'язку RS485 з протоколом MODBUS, трьома релейними виходами, перевіркою якості зонда та можливістю реєстрації даних.

Станція контролю якості води Aquaviva K800 Kontrol pH-Rx-Cl-t° - це висококласне рішення для автоматичної підтримки оптимальних параметрів води в басейні, що не потребує участі людини. Завдяки широкому діапазону вимірювань, ця станція забезпечує точне дозування реагентів та виділяється серед обладнання Aquaviva. Її можна використовувати в будь-яких басейнах, аквапарках та SPA завдяки сумісності із солоною водою.

Пристрій автоматично підтримує параметри якості води. Для цього підключаються електроди для вимірювання рівня pH та RedOx, амперометричний осередок для аналізу концентрації хлору або брому, а також температурний датчик. На підставі зібраних даних система визначає необхідну кількість реагентів і керує двома насосами, що дозують, для досягнення необхідних показників.

Також можна підключити датчики рівня рідких реагентів, а для сигналізації про несправності використовувати звукові оповіщення або індикатори. Станція підтримує виведення даних на екран або передачу через мережу ModBus для подальшого аналізу. Компактний корпус із захистом від пилу та вологи за стандартом IP65 та стійкістю до ультрафіолету забезпечує довгий термін служби. Усі необхідні датчики та обладнання купуються окремо.

Максимальний контроль якості води

Станція забезпечує точний моніторинг та підтримання параметрів води, вимірюючи:

1. Рівень pH - від 0.00 до 14.00 з використанням pH pH.
   Рівень RedOx (окислювально-відновний потенціал) – від -2000 до +2000 мВ за допомогою електрода Rx.
   Концентрацію вільного хлору або брому – від 0.01 до 5 мг/дм³, використовуючи амперометричний осередок.
   Температуру води – від 0 до +105°C за допомогою температурних датчиків Pt100 або Pt1000.
   Протока води - з використанням датчика протоки для контролю швидкості потоку.

На підставі зібраних даних станція визначає необхідну кількість реагентів відповідно до встановлених налаштувань і передає струмові або частотні сигнали насосам, що дозують. Насоси автоматично додають засоби для корекції рівня pH та дезінфекції – хлор або бром – у потрібних пропорціях.

Такий підхід забезпечує безперервний контроль концентрації реагентів без втручання людини. Якість води залишається на високому рівні, незалежно від зовнішніх факторів, таких як сильні опади, інтенсивне сонячне випромінювання або підвищена відвідуваність басейну.

Обладнання, що підключається:

• Електрод Aquaviva pH
• Електрод Aquaviva Rx
• Осередок AquaViva Rx
• Датчик температури

Конструктивні особливості:

Функціональні можливості станції:

Станція Aquaviva K800 підтримує три режими дозування реагентів, що робить її сумісною з різними типами насосів, що дозують:

1. ON/OFF — режим постійної дозації, коли насос подає реагент з максимальною продуктивністю до досягнення заданих параметрів.
2. TIMED – режим імпульсної дозації, в якому насос працює з максимальною продуктивністю, але із заданою періодичністю. Це дозволяє реагенту рівномірно змішуватися з водою протягом пауз між подачами.
3. PWM — режим пропорційної дозації, коли насос поступово знижує продуктивність у міру наближення параметрів води до цільових значень, забезпечуючи більш точне регулювання.

Налаштування станції просте і зручне:

• Встановіть бажані параметри води за допомогою кнопок керування та LCD-дисплея.
• Визначте гістерезис – діапазон відхилення від цільового значення, за якого запускається подача реагенту.
• Виберіть відповідний режим дозування: ON/OFF, TIMED або PWM.
• Для налаштування рівня pH виберіть тип реагенту: кислота (ACID) або луг (ALKA).
• У разі потреби активуйте функцію затримки запуску (INIZIO) або зупинки (FINE). Ця функція дозволяє станції отримувати точні дані, запобігаючи передозуванню реагенту, що є особливо важливим для басейнів невеликого об'єму.

Станція керує насосами, які дозують реагенти відповідно до заданих параметрів до досягнення встановлених значень води. Після досягнення цільових показників дозування автоматично припиняється та відновлюється, коли це потрібно, згідно з вибраним режимом роботи.

Пропорційне дозування за струмовим сигналом

Насос дозує реагент пропорційно величині струму, що отримується від станції Aquaviva в діапазоні від 0 до 20 мА або від 4 до 20 мА:

• Від 0 до 20 мА:

  • Сигнал 0 мА – подача реагенту припиняється.
  • Сигнал 20 мА – насос працює на максимальній продуктивності.

• Від 4 до 20 мА:

  • Сигнал 4 мА – дозація реагенту припиняється.
  • Сигнал 20 мА – насос дозує реагент з максимальною продуктивністю.

Така система управління дозволяє точно регулювати кількість реагенту, що подається, плавно змінюючи його в залежності від поточних параметрів води і забезпечуючи оптимальні умови.

Що таке RedOx?

RedOx - це інтегральний показник, який відображає як рівень дезінфікуючого засобу, так і води. На основі цього показника станція управління коригує подачу дезінфектанту, щоб підтримувати оптимальну якість води. Термін RedOx утворений від слів Reduction (редукція), що вказує на рівень забруднення води органічними речовинами, і Oxidation (окислення), що відображає здатність води знищувати ці забруднювачі.

Що таке рН?

pH – це показник, який характеризує концентрацію вільних іонів водню у воді, визначаючи її кислотність чи лужність. Коливання рівня pH можуть вплинути на властивості води та її якість. Для басейнів оптимальним рівнем pH вважається діапазон від 7,2 до 7,4, при якому вода залишається нейтральною. При рівні pH вище 7,4 вода стає лужною, а при рівні нижче 7,2 - кислою.

Станція за допомогою електрода Rx вимірює рівень RedOx води. Якщо показники відхиляються від встановлених, дозуючий насос додає потрібну кількість дезінфікуючого засобу, щоб повернути показники в заданий діапазон.

Від чого залежить RedOx?

Показник RedOx залежить від таких факторів:

Рівень pH у воді:

• Знижений рівень pH збільшує показник RedOx, але водночас зростає ризик корозії обладнання, металевих деталей та швів, а також можливого пошкодження обробки басейну.
  Підвищений рівень pH знижує значення RedOx, що може призвести до утворення вапняного нальоту, виникнення неприємного запаху та виникнення подразнень на шкірі та очах.

Рівень дезінфектанту у воді:

• Низький рівень дезінфектанту призводить до зниження показника RedOx, що може погіршити дезінфекцію та підвищити ризик зростання мікроорганізмів у воді.
  Високий рівень дезінфектанту сприяє збільшенню RedOx, забезпечуючи більш інтенсивне знищення забруднювачів та патогенних мікроорганізмів.

Правильний баланс цих показників допомагає підтримувати оптимальні умови води у басейні, забезпечуючи її безпеку та чистоту.

Функції для економії та безпеки

Режим OFA – автоматично припиняє процес дозування та подає аварійний сигнал, якщо необхідний показник води у басейні не досягається протягом заданого часу. Цей режим запобігає роботі вхолосту, що особливо важливо при виникненні несправностей, таких як розрив трубки або витік реагенту.

Управління станцією

Панель керування AquaViva PH-RX-CL (K800G04WM001) встановлюється на стіну у вертикальному положенні. Працює від електромережі з напругою 240В/50Гц, споживана потужність вбирається у 15 Вт. Керування та налаштування приладу здійснюється за допомогою механічних клавіш на блоці клавіатури. Показ приладу та параметри відображаються на вбудованому 4-х лінійному LCD дисплеї. Паспортний експлуатаційний період складає 43800 годин. Прилад виготовлений в Італії, що відповідає високим європейським стандартам якості. Звертаємо Вашу увагу, виріб поставляється без дозаторних насосів, вони купуються окремо.

Заземлення дозуючих насосів

Рекомендується встановлювати заземлюючий електрод поряд з електродами pH, FreeCl та ORP. Це обладнання ефективно відводить залишкові (блукаючі) струми, які можуть спричинити збої в роботі станції дозування при вимірі рівнів pH, FreeCl та ORP. Крім того, відсутність якісного заземлення може призвести до пошкодження металевих елементів, що знаходяться в контакті з водою басейну, таких як панелі та вали насосів.

Характеристики:

• Визначення: pH/Rx/Cl
• Панель керування: клавіатура + екран
• Живлення: 240В/50Гц
• Споживання енергії: 15 Вт
• Тип екрану: 4-лінійний LCD
• Управління: клавіатура 7 кнопок
• Корпус: поліпропілен
• Передня панель: UV-стійкий полікарбонат
• Захист: IP65
• Ізоляція: class 1
• Вимірювання pH: 0.00÷14.00 (±0.01)
• Вимірювання Redox: ±2000 мВ (±1 мВ)
• Вимірювання Free Chlorine/Bromine: 0.01÷5 мг/дм³ (±0.01 мг/дм³)
• Вимірювання каламутності (тільки графічна версія): 0÷10 NTU (±1%)
• Вимірювання температури: 0÷105°C (±0.5°C)
• Витратомір: 1-1500H Гц (3% FS)
• Протокол віддаленого зв'язку: RS485 ModBus
• Вихід струмом: 2 канали 0/4÷20мА 500 Ом (±0.01 мА)
• Частота на виході: 2 канали (відкритий колектор NPN/PNP) 0÷120 імп./хв. част. 0.016 Гц
• Реле: 6 (250 Vac 10 A); 4 100÷240В; 2 реле безпотенційні контакти
• Паспортний експлуатаційний період: 43 800 годин
• Країна виробник: Італія
• Гарантія: 24 місяці

Комплект постачання:

• Станція контролю якості води Aquaviva K800 Kontrol pH-Rx-Cl-t°
  Інструкція

Габаритні розміри:

Схема установки у басейні:
