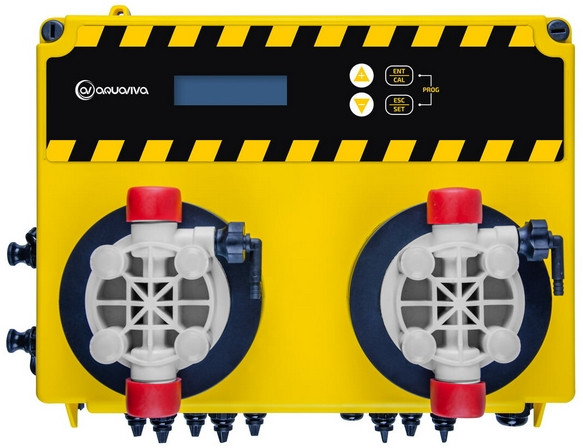

Система мембранних дозуючих насосів Aquaviva pH/Rx 5 л/год

Станція дозування на мембранних насосах Aquaviva pH+Rx 5 л/год (із датчиками pH та Rx)

Власники штучних водойм добре знають, наскільки важлива станція дозування і контролю води. Вона здатна самостійно, в автоматичному режимі, контролювати параметри води і вносити необхідну кількість рідкої хімії без участі людини. Використання такого обладнання на 100% виключає можливість перевищення концентрації дозованого препарату.

Система мембранних дозуючих насосів від компанії Aquaviva спеціально розроблена для простого догляду за водою критих і відкритих басейнів об’ємом до 500 000 літрів. Обладнання самостійно контролює і автоматично підтримує рівень pH та концентрацію дезінфектанта на основі показників з датчиків pH і Rx (датчики та калібрувальні розчини постачаються в комплекті).

Дана установка контролю і дозування зібрана на базі мембранних насосів продуктивністю до 5 л/год. Налаштування продуктивності регулюється окремо для кожного насоса (від 10 до 100%) і залежить від тиску в системі трубопроводу. Налаштування параметрів роботи здійснюється механічними клавішами, введені параметри відображаються на великому LCD дисплеї.

Що таке Redox і pH

Redox (окисно-відновний потенціал) — це комплексний показник, що відображає ступінь чистоти води і її здатність до знезараження. Він залежить від рівня дезінфікуючого засобу і значення pH. Назва походить від слів “Reduktion” — ступінь забруднення води органічними речовинами, і “Oxidation” — здатність знищувати забруднювачі.

За показником Redox дозуючий насос автоматично регулює подачу дезінфікуючого реагенту, підтримуючи стабільну якість води в басейні.

pH — це водневий показник, що визначає концентрацію іонів водню у воді. Він впливає на властивості води, ефективність дезінфекції та комфорт купальників.
Оптимальний рівень pH знаходиться в діапазоні від 7,2 до 7,4 — це нейтральна вода, безпечна для людини і обладнання. Якщо показник нижче 7,2, вода стає кислою і агресивною, викликаючи корозію металу і пошкодження облицювання. При значеннях вищих за 7,4 вода набуває лужної реакції, що призводить до утворення вапняного нальоту і зниження ефективності хлору.

За допомогою електрода pH насос постійно аналізує кислотно-лужний баланс і автоматично подає потрібний обсяг реагенту, коригуючи рівень pH до заданих значень.

Від чого залежить Redox

• Від рівня pH у воді. При пониженому pH значення Redox підвищується, але збільшується ризик корозії і руйнування облицювання басейну. При підвищеному pH показник Redox знижується, що сприяє утворенню нальоту, неприємного запаху та подразненню шкіри і очей.
• Від концентрації дезінфікуючого засобу. Недолік реагенту знижує Redox, а його надлишок — підвищує, посилюючи дезінфікуючу здатність води.

Автоматичний і ручний режими дозування — стабільна чистота води

Система Aquaviva pH+Rx 5 л/год автоматично аналізує показники електродів Redox і pH, коригуючи дозування реагентів у потрібних пропорціях. Завдяки цьому забезпечується постійний контроль рівня дезінфектанта і кислотно-лужного балансу без участі людини.

Якість води залишається на високому рівні навіть при зміні зовнішніх умов — сонячної активності, дощів або збільшенні кількості відвідувачів.

У ручному режимі (Manual) користувач може самостійно задавати параметри дозування. Насос подає реагент із постійною швидкістю — від 10 до 100% від максимальної продуктивності, що зручно для профілактичної обробки, наприклад, альгіцидом.

Налаштування економії та безпеки

Aquaviva pH+Rx оснащена інтелектуальними функціями, які оптимізують витрати реагентів, запобігають збоям і продовжують строк служби обладнання:

• Pro Band — знижує частоту впорскувань по мірі наближення до заданого рівня (Setpoint), забезпечуючи точність дозування і запобігаючи перевитраті хімії.
• Alarm Band — задає граничне значення для електрода. При його досягненні насос зупиняється, уникаючи передозування у випадку несправності або некоректної калібрування. Рекомендується калібрувати електрод не рідше одного разу на місяць.
• OFA (Over Feed Alarm) — припиняє дозування і активує тривожний сигнал, якщо потрібний показник не досягнуто за встановлений час. Це захищає систему від роботи «вхолосту» при протіканні або розриві трубок.

Дисплей

Заземлення дозуючих насосів

Рекомендується встановлювати заземлюючий електрод поруч із датчиками pH, FreeCl або ORP. Він відводить залишкові струми, запобігаючи збоям у роботі станції дозування та забезпечуючи коректні вимірювання параметрів води.

Заземлення також захищає металеві елементи, що контактують з водою – панелі, осі валів насосів та інші деталі, знижуючи ризик корозії та продовжуючи термін служби обладнання.

Що можна підключити до системи дозування Aquaviva pH/Rx (SPMBASEM0006):

• Датчик pH та Redox з роз’ємом BNC. Використовуються для контролю відповідного показника у воді басейну. Поставляються в комплекті.
• Температурний датчик PT100. Дозволяє вносити корективи при дозуванні pH (чим вища температура, тим нижчий pH). Продається окремо.
• Датчик рівня рідкого реагенту. Насос зупиняється, коли в каністрі закінчується рідкий реагент. Продається окремо.
• Датчик протоку. Насос зупиняється при вимкненні фільтраційного насосу. Продається окремо.
• Реле подачі сигналу тривоги. Дозволяє контролювати наявність реагенту у віддаленому режимі. Продається окремо.

Переваги:

• Ідеальне рішення для догляду за водою басейну
• Дозування рідкої хімії для басейнів обсягом до 500 000 літрів
• Аналіз pH або Redox. Автодозування pH+/pH- чи дезінфектанту
• Використання мембрани PTFE з робочим циклом до 5 років
• Простота керування та налаштувань. Великий LCD дисплей
• Електрод pH/Rx та калібрувальні розчини в комплекті
• Виготовлено в Італії з використанням зносостійких матеріалів

Характеристики:

• Об’єм басейну: до 500 м³;
• Продуктивність: від 0,5 до 5 л/год (залежно від тиску в системі трубопроводу)
• Тип дозування: постійне або пропорційне
• Регулювання: автоматичне
• Напруга живлення: 230В / 50Гц
• Споживана потужність: 23,9 Вт
• Тиск у системі трубопроводу: до 5 бар
• Управління: LCD дисплей + кнопка Вкл/Викл
• Частота впорскування (впорскування/хв): від 0 до 160
• Регулювання частоти впорскування: немає
• Середній об’єм впорскування: 0,5 см³
• Діапазон аналізу Redox: від 0 до 1200 мВ
• Діапазон аналізу pH: від 0 до 14
• Розмір з’єднувальної трубки (внутрішній/зовнішній): 4/6 мм
• Рекомендована висота всмоктування: 1 м
• Максимальна висота всмоктування: 1,5 м
• Габаритні розміри (ВхШхГ): 234х108х162 мм
• Ступінь пиловологозахисту: IP65
• Вага: 2,2 кг
• Виробник: Aquaviva
• Країна виробник: Італія
• Гарантія: 24 місяці, гарантія на електроди 6 місяців

Особливості моделі:

• Функція Pro Band знижує частоту впорскувань хімічного реагенту по мірі досягнення необхідної концентрації
• Alarm Band захист від передозування при поломці електрода. Можна задати показники, при яких насос зупиниться
• Функція OFA — аварійний сигнал і припинення дозування, якщо показник не досягнуто за певний час
• Підключення водолічильника з імпульсним виходом: немає
• Підключення виносної кнопки дистанційного керування: немає
• Підключення до станції управління дозуванням Aquaviva: немає
• Затримка включення: так (від 0 до 960 сек)
• Затримка калібрування: немає
• Збір статистики: немає
• Можливість встановлення пароля: так
• Дозування за таймером: немає

Матеріали:

• Матеріал головки насоса: PVDF
• Матеріал мембрани: PTFE
• Матеріал кульки кришки насоса: кераміка

Комплект поставки:

• Система мембранних дозуючих насосів Aquaviva pH+Rx
• Електрод pH
• Калібрувальний розчин pH
• Електрод Rx
• Калібрувальний розчин Rx
• Трубка всмоктування PVC: 2 шт
• Трубка повернення PE: 2 шт
• Донний фільтр: 2 шт
• Хомут: 2 шт
• Інжекторний клапан упорскування: 2 шт
• Комплект фітингів та кріплень
• Інструкція

ВАЖЛИВО! Транспортування та зберігання електрода при мінусовій температурі категорично заборонено

Габаритні розміри:

Схема установки
