Пилосос для басейну Kokido Telsa 05: керівництво користувача

Інструкція з техніки безпеки

Прочитайте та дотримуйтесь інструкцій у цьому посібнику та на обладнанні. Недотримання цих вимог може призвести до тяжких або смертельних травм.

Увага! Це не іграшка. Пилосос і його приналежності повинні перебувати поза досяжністю дітей.
  • Ніколи не дозволяйте дітям користуватися цим пристроєм.
  • Ви не повинні керувати цим електричним пилососом, коли люди або домашні тварини знаходяться у воді.
  • Цей пилосос не призначений для використання людьми з обмеженими фізичними, сенсорними або розумовими вадами або з відсутністю досвіду і знань, якщо їм не були надані інструкції щодо цього пристрою і вони знаходяться під наглядом особи, відповідальної за їх безпеку.
  • Перед експлуатацією переконайтеся, що робот повністю занурений у воду. Мінімальний рівень води, необхідний для роботи, повинен знаходитися над поворотною головкою робота.
  • Експлуатація пилососа, коли він не занурений у воду, може призвести до пошкодження пристрою та анулювання гарантії.
  • Максимальна робоча глибина у воді становить 3 метри (10 футів).
  • Максимальна температура води: 5 °C — 35 °C
  • Для зарядки акумулятора використовуйте тільки знімний блок живлення (зовнішній адаптер), постачається з цим роботом.
  • Підключіть зовнішній адаптер до джерела живлення через Пристрій Захисного
  • Відключення (УЗО)/аварійного переривника заземлення (GFCI). Якщо ви сумніваєтеся, проконсультуйтеся з кваліфікованим професійним електриком.
  • Не використовуйте цей робот при виявленні будь–якого пошкодження.
  • Як можна швидше замініть пошкоджені деталі. Використовуйте тільки деталі, сертифіковані дистриб'ютором або виробником.
  • Перед від'єднанням робота від зарядного кабелю відключіть живлення, від'єднайте зовнішній адаптер від джерела живлення і від'єднайте зовнішній адаптер зарядного кабелю.
  • Перед обслуговуванням пристрою (наприклад, чистка фільтра, поворотного згладжує кільця) від'єднайте пилосос від мережі та переконайтеся в тому, що він відключений.
  • Встановлена батарея являє собою перезаряджається літій–іонний акумулятор.
  • Ніколи не намагайтеся замінити акумуляторний блок самостійно.
  • Робот повинен перезаряджатися тільки за допомогою зовнішнього адаптера і зарядного кабелі, що поставляються з цим продуктом.
  • НЕ чіпайте робот, зовнішній адаптер і зарядний кабель в процесі зарядки вологими кінцівками і без взуття.
  • Ви не повинні керувати цим пилососом, коли люди/домашні тварини присутні у воді.
  • НЕ використовуйте цей робот без вбудованого фільтра, так як в результаті ваша гарантія буде анульована.
  • Існує небезпека всмоктування: цей робот генерує всмоктування. Не дозволяйте волосся, тіла або вільним частинам вашого одягу вступати в контакт з всмоктувальним отвором під час роботи.
  • Ніколи не вставляйте частини тіла, одяг або інші предмети в отвори і рухомі частини робота.
  • НЕ використовуйте пилосос для збору будь-яких токсичних речовин, легкозаймистих або горючих рідин, таких як бензин, або в присутності вибухонебезпечних або легкозаймистих парів.
  • Ні за яких обставин не намагайтеся розібрати робот і самостійно замінити крильчатку, двигун і акумулятор.
  • Ніколи не вставляйте ні пальці, ні будь-який інший предмет на лопаті крильчатки.
  • Цей електричний пилосос не має використовуватися дітьми.
  • Перед тим, як пилосос буде утилізований, з нього необхідно вийняти акумулятор.
  • Акумулятор повинен зніматися тільки кваліфікованими фахівцями.
  • При витяганні батареї пилосос повинен бути від'єднаний від електромережі.
  • Детальну інформацію про акумуляторі див. у розділі цього посібника «Утилізація акумулятора».
  • Батарею слід безпечно утилізувати згідно з місцевими постановами або правилами.
  • Батарея пилососа — це не вимагає обслуговування, акумуляторна батарея, яку необхідно утилізувати належним чином. Потрібно утилізація: зверніться до місцевих органів влади за додатковою інформацією

Зовнішній адаптер і зарядний кабель:

  • Ніколи не використовуйте зовнішній адаптер і зарядний кабель, які поставляються в тій же упаковці, для чого–небудь іншого, крім зарядки акумулятора пилососа.
  • Зовнішній адаптер і зарядний кабель можна використовувати під відкритим небом і піддавати впливу дощу, вологи, будь рідини і тепла.
  • Трансформатор (або зовнішній адаптер) повинен перебувати поза зоною 1.
  • Тримайте зовнішній адаптер і зарядний кабель в недоступному для дітей місці.
  • Ніколи не використовуйте зовнішній адаптер і зарядний кабель, якщо виявлено якесь пошкодження.
  • НЕ обробляйте зовнішній адаптер і зарядний кабель вологими руками.
  • Від'єднуйте зовнішній адаптер живлення, коли він не використовується.
  • Ніколи не намагайтеся відкрити зовнішній адаптер.
  • Якщо шнур живлення пошкоджений, його необхідно замінити. Заміну повинен проводити виробник, його сервісний агент або не менш кваліфікований персонал щоб уникнути різних небезпек.
  • Перед зарядкою переконайтеся, що пилосос повністю сухий.

Увага:

  • Цей пилосос призначений тільки для підводного використання; це не універсальний пилосос. НЕ намагайтеся використовувати його для очищення чого–небудь, крім вашого басейну.
  • Використовуйте тільки оригінальні аксесуари, що поставляються з цим продуктом.
  • НЕ використовуйте цей робот відразу після хлоршока басейну. Рекомендується залишати басейн циркулюючим протягом 24 — 48 годин.
  • Якщо ви використовуєте басейн з морською водою, то перед тим, як помістити пилосос у воду переконайтеся, що вся сіль розчинена.
  • Не рекомендується використовувати цей пилосос одночасно з іншим очисником.
  • Уникайте попадання гострих предметів в пилосос. Вони можуть пошкодити робот і фільтр.
  • Щоб не пошкодити зовнішній адаптер і зарядний кабель, не переносите пилосос шнуром зовнішнього адаптера/зарядного кабелю, не тягніть за шнур, щоб від'єднати його від джерела живлення і зарядного кабелю.
  • Заряджайте пилосос в чистому, сухому, добре вентильованому місці далеко від сонячного світла.
  • НЕ залишайте пилосос на зарядці більш ніж на 10 годин.
  • Якщо пилосос не буде використовуватися протягом тривалого часу, від'єднайте його від зарядного кабелю і використовуйте вологу тканину для очищення робота і аксесуарів.
  • Обов'язково зарядіть пилосос приблизно на 30 — 50% від ємності акумулятора перед його зберіганням. Зберігайте в провітрюваному приміщенні, подалі від сонячного світла, тепла, джерел займання, хімікатів для басейну і дітей. Перезаряжайте пилосос кожні три місяці

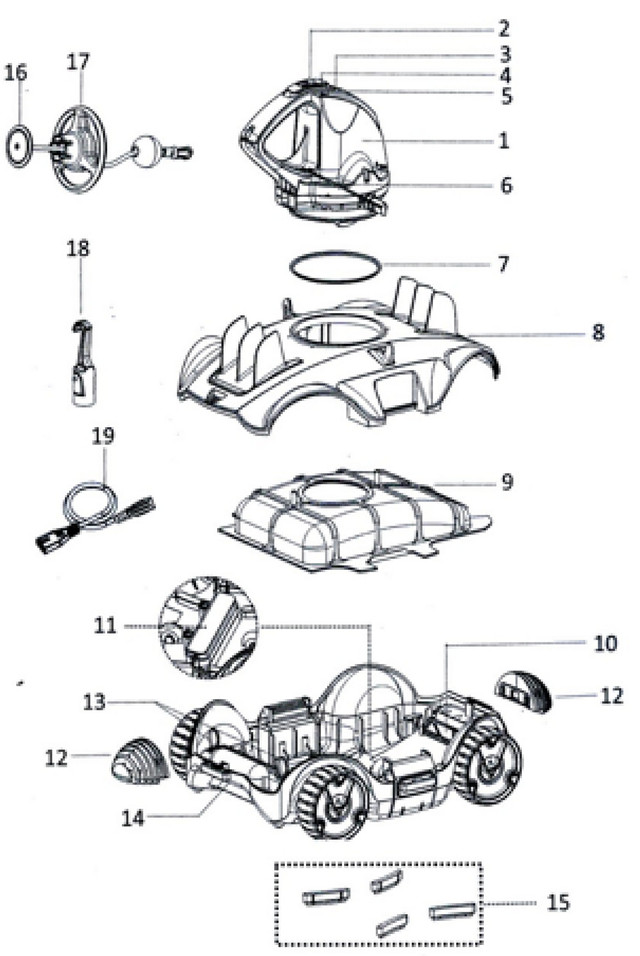

Як пилосос працює
  1. Поворотна головка

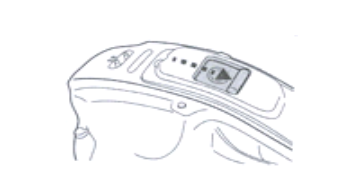

  2. Перемикач
  3. Індикатор живлення
  4. Датчики води
  5. Зарядний порт
  6. Бічний клапан
  7. Поворотне кільце згладжувати
  8. Верхня кришка
  9. Кришка фільтра
  10. Пластина зливного фільтра
  11. Клапан всмоктувального отвору
  12. Бампер х 2
  13. Стопорний штифт x 2 (1 штифт фіксований)
  14. Рукоятка (під помаранчевим трикутним малюнком)
  15. Скребок для підлоги
  16. Кришка поплавця
  17. Поплавок

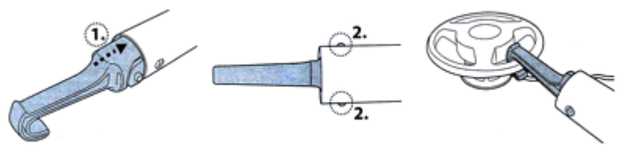

  18. Гак (для телескопічної штанги)
  19. Зарядний кабель

У пилососа є насадка для подачі води в нижній частині поворотної головки. Вода спочатку надходить через усмоктувальний отвір в нижній частині робота, проходить через фільтр, а потім виходить з форсунки. Ця струмінь води просуває робот вперед. Як тільки робот зупиняється перед перешкодою, такого як стіна басейну, його бічна заслінка обертається, а його поворотна головка повертається на 180 °. Робот починає рухатися в протилежному напрямку. Робот рухається по прямій траєкторії в одному напрямку і по дузі — в іншому напрямку. Під час руху робот присмоктується днищем до дна басейну, захоплюючи уламки всередину відсіку для сміття.

Зарядка акумулятора

Важлива інформація! Повністю зарядіть пилосос (близько 5 — 6 годин), перш ніж використовувати його в перший раз.

Використовуйте тільки оригінальний адаптер і прикладений кабель для зарядки. Перед установкою переконайтеся, що робот і порт зарядного пристрою чисті і сухі. Вимкніть пилосос, зсунувши перемикач у положення OFF перед тим, як почати зарядку. 1. Помістіть пристрій на рівну поверхню. Пересуньте перемикач у положення OFF

2. Підключіть кабель адаптера до зарядного кабелю. Вирівняйте і вставте вилку кабелю зарядного в зарядний порт у верхній частині пристрою.

3. Підключіть зовнішній адаптер до джерела живлення. Як тільки робот почне заряджатися, індикатор на зовнішній адаптер загориться червоним. Зазвичай для досягнення повної зарядки потрібно близько 4,5 — 5 годин. Коли пилосос буде майже повністю заряджений, індикатор засвітиться зеленим. Негайно від'єднайте зовнішній адаптер від джерела живлення, якщо ви виявите одну з таких умов:

  • Неприємний або незвичний запах
  • Надмірне тепло
  • Деформація, тріщини, витоку
  • Дим

4. Після завершення заряджання від'єднайте зовнішній адаптер від джерела живлення і від'єднайте зарядний кабель від пристрою і зовнішнього адаптера.

Зазвичай пилосос може працювати до 90 хвилин при повній зарядці.

Примітка. Регулярно очищайте відсік для сміття. Надмірна сміття всередині відсіку для сміття збільшує навантаження на роботу двигуна і в результаті скорочує термін його служби. Акумуляторна літій–іонна батарея класифікується як витратний елемент. Вона має обмежену життя і поступово втрачає здатність утримувати заряд. Тому час роботи пилососа буде поступово зменшуватись протягом усього терміну служби. Дайте роботу відпочити близько 30 — 40 хвилин, перш ніж заряджати його знову.

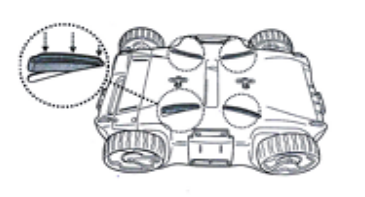

Збірка скребків для підлоги

Вирівняйте і вставити все скребки в пази на нижній стороні робота.

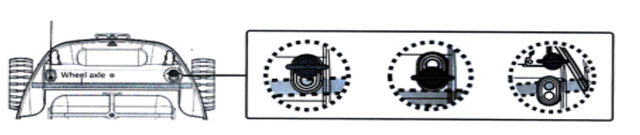

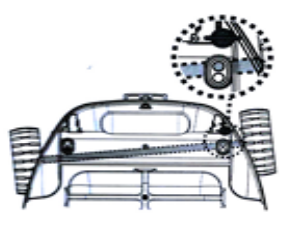

Коригування траєкторії

Стопорний штифт. Положення штифта, що фіксує вісь, вплине на траєкторію. Є два стопорних штифта: штифт на лівій стороні зафіксований і повинен залишатися незмінним. Змінюється положення штифта праворуч.

Заводська установка штифта для всіх типів басейнів.
Якщо траєкторія робота дуже зігнута, вийміть штифт і вставити його в цей отвір. Переконайтеся, що вісь колеса розташована під віссю.
Щоб збільшити криву траєкторії, дістаньте штифт з отвори і вставити його в отвір, розташоване над отвором штифта, як показано на рисунку.

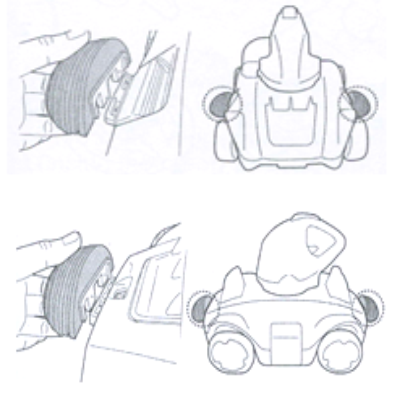

Бампер

Бампер не є обов'язковим і буде використовуватися в наступних ситуаціях:

Якщо пилосос має тенденцію слідувати по периметру навколо басейну, відсікання бампера з кожного боку робота усуне цю схему руху.

Якщо робот має тенденцію залишатися довше в деяких зонах квадратного або вузького прямокутного басейну, розміщення бампера спереду і ззаду пилососа усуне цей шаблон.

Підготовка басейну

  • Якщо є камені, коріння і т. д., приберіть їх перед використанням робота. Якщо необхідно, зверніться за допомогою до кваліфікованого фахівця.
  • Якщо лайнер пошкоджений або зім'ятий, зверніться до кваліфікованого фахівця для проведення необхідного ремонту або заміни лайнера перед використанням робота.
  • Можливо, доцільно відключити систему фільтрації, так як циркуляція води в басейні може вплинути на картину руху робота.
  • Видаліть сходи, надводний скіммер і інші плаваючі предмети з басейну, оскільки це може перешкоджати руху поплавця робота і, отже, переміщення пилососа.
  • Якщо ви використовуєте басейн з морською водою, переконайтеся, що вся сіль розчинена перед тим, як помістити пилосос у воду.

Експлуатація

Увага! Обов'язково спочатку вимкніть робот

1. Принесіть ваш пилосос до басейну. Примітка: не розміщуйте робот для запуску в кутку басейну або у стіни. Прикріпіть гак поплавця до ручки поворотної головки. Підніміть кришку поплавця і відпустіть мотузку від поплавця на довжину, еквівалентну глибині басейну плюс близько 0,5 метра. Помістіть мотузку в паз і намотайте мотузку на котушку. Помістіть мотузку в паз і закрийте кришку, як показано на малюнку

2. Утримуйте ручку поворотної головки, перемістіть робот на поверхню води і посуньте перемикач у положення ON. Загориться індикатор живлення.

3. Занурте пилосос у воду. Робот почне роботу автоматично, як тільки вода покриє датчики на поворотній головці. Дозвольте пилососа опуститися на дно басейну. Розвертайте робот передньої/задньої стороною до стіни басейну за допомогою мотузки. Поспостерігайте за першими рухами пилососа вперед і назад по дну басейну. Якщо пилосос рухається уздовж стіни басейну, а не перпендикулярно їй, перемістіть його, переконавшись, що його передня/задня сторона звернена до стіни басейну

Індикатор живлення починає блимати, коли заряду залишається на 10 хвилин. Індикатор живлення:

  • Не світиться — Живлення вимкнено / немає живлення
  • Світиться — Харчування включено
  • Блимає — Потужність батареї буде вичерпана протягом 10 хвилин

ПРИМІТКА: Ніколи не дозволяйте обом водяним датчикам вступати в контакт з чимось іншим, крім води.

4. Щоб витягти пилосос з басейну, зловіть поплавок і потягніть за мотузку. Якщо ви не можете дотягнутися до поплавця, використовуйте прикладений гак. Прикріпіть гак до телескопічної штанги (не додається), а потім використовуйте його, щоб зловити поплавок. Як тільки пилосос підніметься на поверхню води, зловіть і утримуючи рукоятку, розташовану в кінці нижньої частини пилососа (під «помаранчевим трикутним малюнком») і підніміть пилосос з води. Дайте воді вийти з корпусу.

5. Встановіть перемикач в положення OFF. Після кожного використання промивайте пилосос прісною водою. НЕ використовуйте миючий засіб

ПРИМІТКА: Якщо ваш басейн сильно забруднений, для забезпечення найбільш ефективного очищення рекомендується очистити відсік для сміття (всередині пилососа) через 30 хвилин роботи або коли рух робота помітно сповільнився. Потім помістіть пилосос (з вже спустошеним відсіком для сміття) назад в басейн і дайте йому закінчити цикл

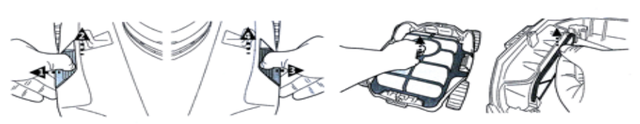

Очищення відсіку для сміття

Увага! Використання пилососа без кришки фільтра анулює вашу гарантію. Перед очищенням відсіку для сміття обов'язково вимкніть пилосос, зсунувши перемикач у положення OFF.

Щоб максимально підвищити ефективність очищення, спорожняйте відсік для сміття і кришку фільтра до і після кожного використання.

1. Помістіть пилосос на стійку і плоску поверхню. Потягніть одну бічну засувку в бік і підніміть кришку, щоб звільнити верхню кришку, а потім виконайте те ж саме з іншою засувкою. Зніміть верхню кришку і від'єднайте як кришку фільтра, так і пластину зливного фільтра

2. Видаліть з відсіку сміття. Рекомендується чистити сітку фільтра і зливну фільтрувальний пластину проточною водою. Якщо необхідна механічна чистка, використовуйте м'яку щітку. НЕ застосовуйте ніякого тиску до сітки. 3. Після очищення переконайтеся, що фільтрувальна пластина і кришка фільтра встановлені на місце, а верхня кришка корпусу закріплена бічними затискачами. Бічні затискачі повинні бути повністю защелкнуты натисканням всередину.

Увага! Перед наступним використанням обов'язково замінити пошкоджену кришку фільтра нової.

Обслуговування і зберігання

Примітка.
1. Батарея розряджається сама по собі під час зберігання. Обов'язково повністю зарядіть пилосос перед зберіганням.
2. Коли пилосос не використовується, необхідно заряджати батарею принаймні один раз в три місяці.
  • Від'єднайте зовнішній адаптер від гнізда, а потім від'єднайте кабель зарядки від зовнішнього адаптера і робота.
  • Від'єднайте аксесуари від пилососа. При необхідності промийте робот і аксесуари прісною водою. НЕ використовуйте миючий засіб.
  • Перед зберіганням обов'язково злийте з пилососа воду.
  • Використовуйте вологу тканину для чищення та сушіння робота і його приладдя.
  • Зберігайте їх у добре провітрюваному приміщенні далеко від сонячних променів, тепла, джерел займання, хімікатів для басейну і дітей. Температура навколишнього середовища для зберігання повинна складати 10 — 25°C
  • Більш висока температура зберігання може скоротити термін служби батареї.
Попередження! Ні за яких обставин не слід намагатися розібрати поворотну головку робота і самостійно замінити крильчатку, двигун і акумулятор. Щоб замінити пошкоджений шкребок, виштовхніть його з паза і замініть його новим.

Увага:

  • Надмірне нагрівання може призвести до пошкодження акумулятора та скорочення терміну служби вашого робота.
  • Проконсультуйтеся з вашим дилером щодо заміни батареї, якщо станеться наступне:

а) Батарея виглядає пошкодженої або не заряджається повністю.

б) Час роботи батареї помітно зменшується. Поспостерігайте і запишіть час виконання перших кількох операцій (при повній зарядці). Використовуйте цей час в якості контрольного значення для порівняння з часом роботи були у використанні батарей.

  • Батарею необхідно витягти з пилососа до його утилізації.
  • Під час вилучення батареї робот повинен бути від'єднаний від електромережі.
  • Батарею слід безпечно утилізувати згідно з місцевими постановами або правилами.

Неправильне технічне обслуговування може призвести до скорочення терміну служби батареї

Утилізація акумулятора

Ваш пилосос оснащений літій–іонним акумулятором, що не вимагає обслуговування, який необхідно утилізувати належним чином. Потрібно утилізація: зверніться до місцевих органів влади.

Увага! Ніколи не намагайтеся розбирати акумуляторний блок
  • Зніміть всі особисті предмети, такі як кільця, браслети, намиста і години, коли акумулятор не підключений до пилососа.
  • Акумулятор може створювати струм короткого замикання, досить високий, щоб розплавити кільце (або аналогічний елемент) з металом, що викличе серйозний опік.
  • При витяганні акумуляторної батареї надягайте захисні окуляри, рукавички і захисний одяг.
  • Уникайте дотику до проводів взагалі і не дозволяйте їм стикатися з будь-якими металевими предметами, які можуть викликати іскріння та/або коротке замикання.
  • Ніколи не паліть і не допускайте іскру або полум'я поблизу батареї або пилососа.
  • Не піддавайте акумулятор дії вогню або сильного нагріву, так як це може призвести до вибуху.

Якщо виникає протікання акумулятора уникайте контакту з ремонтом рідинами і помістіть пошкоджену батарею в поліетиленовий пакет.

  • Якщо протікають рідини контактують з шкірою і одягом, негайно промийте їх великою кількістю води з милом.
  • Якщо протікає рідина потрапила в очі, не тріть їх. Негайно промийте очі прохолодною проточною водою не менше 15 хвилин. Як можна швидше зверніться за медичною допомогою

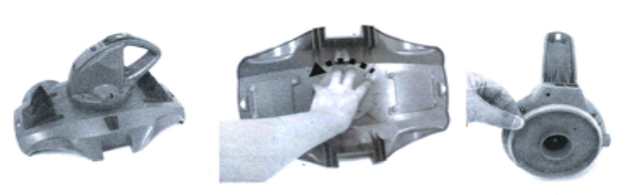

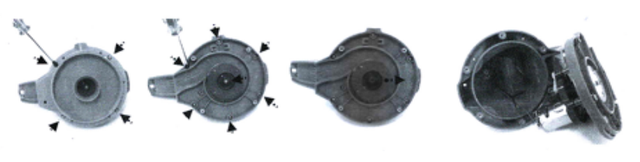

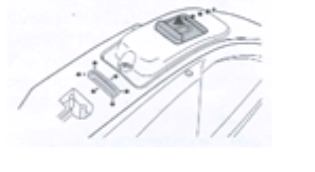

Як зняти акумулятор

1. Дотримуйтесь розділі «Очищення відсіку для сміття», щоб звільнити верхню кришку (попередньо змонтовану з поворотною головкою). Зверху зніміть кришку і звільніть поворотну головку, повернувши фіксує нижню пластину проти годинникової стрілки. Зніміть поворотне згладжувати кільце.

2. За допомогою викрутки відкрутіть 4 гвинти, розташовані на нижній частині голівки, щоб спочатку звільнити нижню пластину. За допомогою викрутки відгвинтіть гвинти на підставі, як показано на рисунку. Зніміть крильчатку, а потім підніміть основу і зніміть його, щоб відкрити голівку всередині.

3. Вийміть акумуляторний блок, щоб відкрити PCBA. Щоб від'єднати провід підключення акумулятора, натисніть на затискач на роз'ємі, а потім витягніть його. Примітка. Негайно оберніть роз'єм ізоляційною стрічкою, щоб уникнути короткого замикання, викликаного контактом обох клем.

Виправлення проблем

Проблема Можлива причина Рішення
Робот не захоплює сміття Батарея розряджена Зарядіть пилосос
Заклинило крильчатку

Вимкніть пилосос і перевірте отвір посередині, щоб переконатися, що крильчатка забита великими уламками. Якщо можливо, використовуйте невеликий інструмент, щоб обережно видалити його. При необхідності зв'яжіться з вашим дилером для отримання подальших інструкцій.

УВАГА! Переконайтеся, що робот вимкнений, коли пристрій обслуговується.

Крильчатка зламана Зв'яжіться з вашим дилером з приводу заміни.
Відсік для сміття заповнений Очистіть фільтр
Робот перестав рухатися в процесі прибирання, але поворотна головка ще обертається Робот зупинився перед перешкодою Перевірте, що заважає пилососа. Видаліть перешкоду
Робот зупиняється силою всмоктування з основного стоку басейну Вимкніть систему фільтрації, слідуючи інструкціям даного керівництва.
Робот не покриває весь басейн / переміщається уздовж стіни басейну Відсік для сміття заповнений Очистіть відсік для сміття і кришку фільтру.
Час роботи пилососа коротше, ніж очікувалося Очистіть фільтр і перезавантажте пилосос знову протягом 4,5 — 5 годин.
Рух переривається циркуляцією води, створюваної системою фільтрації Вимкніть систему фільтрації, слідуючи інструкціям даного керівництва
Заклинило колесо Звільніть колесо від сміття
Неправильне положення фіксатора / потрібно бампер Дотримуючись інструкцій, встановите належним чином стопорний штифт / бампер
Робот рухається вздовж стіни по периметру басейну Переконайтеся, що бампери були встановлені згідно з інструкціями даного керівництва.
Робот застряг у вузькому місці басейну Недостатньо місця для розвороту робота Дотримуючись інструкцій, встановіть бампер з обох сторін пилососа
Робот повільно пересувається Відсік для сміття заповнений Очистіть відсік для сміття і кришку фільтра
Поворотна голівка не обертається або обертається надто повільно Заклинило нижню частину поворотної головки Перевірити і видалити сміття, який міг потрапити під поворотну голівку.
Заклинило бічний клапан Перевірити і видалити сміття, який може заважати руху клапана
Поворотне згладжувати кільце зламано Замініть новим згладжуючим кільцем. З приводу запасних частин зв'яжіться з вашим дилером
Сміття випадає з пилососа Клапан всмоктувального отвору (на днище пилососа) зламаний Клапан всасывающего отверстия работает как дверца, предотвращающая выпадение мусора из отсека для мусора. Обратитесь к дилеру за запасными частями и инструкцией.
Пластина сливного фильтра сломана / не на месте Убедитесь, что пластина сливного фильтра установлена на место и при необходимости замените ее на новую
Убедитесь, что пластина сливного фильтра установлена на место и при необходимости замените ее на новую Повреждена сетка фильтра Замените крышку фильтра на новую. Обратитесь к дилеру за запасными частями
Тонет поплавок Поплавок поврежден и в него попадает вода Замените поплавок. Обратитесь к дилеру за запасными частями
Робот не заряжается Батарея повреждена Свяжитесь с дилером по поводу замены батареи. ВНИМАНИЕ! НЕ открывайте пылесос, чтобы заменить батарею самостоятельно. Это может привести к тяжелым или смертельным травмам. Также ваша гарантия будет аннулирована
Зарядный кабель не полностью подключен к внешнему адаптеру и пылесосу Убедитесь, что зарядный кабель подключен к внешнему адаптеру и пылесосу должным образом. См. Инструкцию по эксплуатации
Внешний адаптер не работает Зв'яжіться з дилером з приводу заміни. УВАГА! Використання неправильного зовнішнього адаптера призведе до пошкодження робота / акумулятора та анулювання гарантії

Перейти до перегляду пилососа Kokido Manga

У каталог

Наскільки вам зручно на сайті?

Розповісти Feedback form banner
