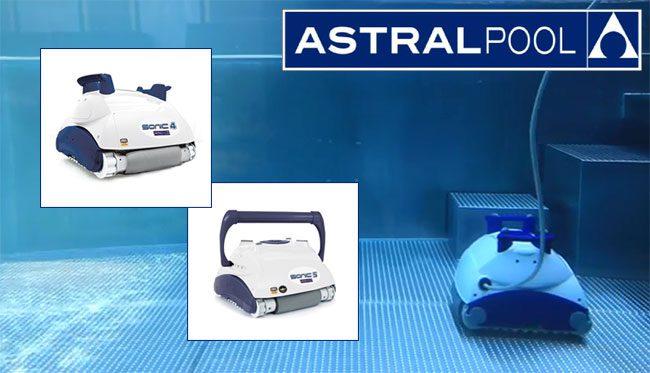

Робот-пилосос для басейну AstralPool Sonic: інструкція, експлуатація, розв'язання проблем

05 квітня 2020

Короткий посібник користувача

Інструкція з техніки безпеки:

Обережно! Не під'єднувати вилку в незаземлену розетку, не вмикати очисник, якщо він повністю не занурений у воду. Функціонування робота-пилососа поза водою негайно призведе до його пошкодження, а також до втрати гарантії.

Після завершення циклу очищення, зачекайте 15-20 хвилин, перш ніж витягти пилосос із басейну. Це забезпечить штатне охолодження його моторів. Не залишайте очисник у воді на весь час. Перед витяганням очисника з води завжди вимикайте його живлення і вимикайте вилку з розетки.

Внимание! Використання очисника заборонено, коли в басейні перебувають люди. Призначено для використання тільки в плавальних басейнах.

Примітка з техніки безпеки:

Робот-прибиральник треба під'єднувати тільки через пристрій захисного вимкнення (УЗВ) з номінальним струмом спрацьовування не вище ніж 30 мА.
Під'єднання до групового електрощитка має виконуватися відповідно до прийнятих місцевих і державних правил електропроводки (правила пристрої електропристроїв).
Порушення правил експлуатації очисника може призвести до витоку мастильних матеріалів.
У разі пошкодження кабелю електроживлення, щоб уникнути травм, він має бути замінений фахівцем сервісного центру, авторизованого виробником або кваліфікованим фахівцем.

Обережно! Це обладнання не призначене для використання людьми (включно з дітьми) зі зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом і знаннями, якщо вони не перебувають під наглядом і не проінструктовані Використання очисника обличчям, який відповідає за безпеку. Діти мають бути під наглядом, щоб не давати їм грати з апаратом.

Вимикач системи короткого замикання на землю (ВКЗЗ-США) або пристрій захисного вимкнення (УЗО-Європа) має бути встановлений для захисту силової розетки та запобігання можливому ураженню електрострумом.

Робот-очисник очищає дно та стіни басейну, збираючи бруд і сміття у свої вбудовані фільтри. Справжнє керівництво користувача описує лад експлуатації робота-очисника, включно з процедурами його очищення, обслуговуванням і зберіганням.

Принцип роботи робота-очисника

Після розміщення очисника в басейні він активується й починає роботу згідно з програмою, заданою в контрольному блоці та блоці живлення. Робот-очисник рухається по дну та стінках басейну, покриваючи всю його площу. Після завершення роботи очисника, він залишається регулярним на дні басейну.

Примітка. Переміщення стінками басейну є опціональною характеристикою. У разі активації функції очищення стінок очисник періодично забирається на них згідно з вбудованою програмою. Можливість переміщення робота очисника стінками басейну визначається геометрією й матеріалом сходинок.

Умови експлуатації

Роботизований пилосос призначений для використання в плавальних басейнах у таких умовах:

Температура: 13-35 °C, рекомендована темп.: 22-32 °C.
Кислотність води: 7,2–7,6
Рівень хлору: згідно з вимогами виробника басейну (рекомендується 2-4 год/млн).

Примітка. Недотримання вимог умов експлуатації може призвести до нештатного функціонування очисника. На час оброблення басейну методом «хімічного шоку» очисник треба витягувати з басейну.

Складники Sonic 4:

из чего состоит робот-пылесос Sonic 4

1. Ручка

2. Верхній вихід

3. Фіксатор фільтра

4. Кришка фільтра

6. Привод

7. Скребкова щітка

8. Корпус пристрою

9. Впуск води

10. Блок живлення

Складники Sonic 5:

из чего состоит робот-пылесос Sonic 5

1. Ручка

2. Верхній вихід

3. Фіксатор фільтра

4. Кришка фільтра

5. Механізм блокування ручки

6. Привод

7. Скребкова щітка

8. Корпус пристрою

9. Впуск води

10. Блок живлення

11. Пульт ДУ

12. Візок «1 тип»

13. Візок «2 тип»

14. Таймер (купується окремо)

Блок живлення й керування

Блок живлення й керування під'єднується до очисника за допомогою кабелю, що плаває. Пристрій під'єднується до джерела змінного струму (1), низьковольтний кабель живлення й керування під'єднується до очисника за допомогою штепсельної розетки (2). Пристрій обладнаний панеллю керування (3) з різними органами керування для функціонування очисника.

Комплект постачання

Водний пилосос постачається в коробці в такій комплектації:

Робот-очисник із плавальним кабелем
Блок живлення й керування
Інструкція користувача

Залежно від купленої моделі, до комплекту постачання входять такі компоненти:

Пульт дистанційного керування
Візок 2 типу
Візок 1 типу
Додаткові предмети

Експлуатація

эксплуатация подводного уборщика AstralPool Sonic 4 и 5

Зняття кришок щітки. Робот-пилосос для басейну постачається із захисною кришкою на шкребкових щітках. Обережно зніміть нейлонові кришки зі скребкових щіток.

Внимание! Не використовуйте гострі інструменти для зняття кришки, оскільки це може пошкодити щітки.

Регулювання рухомої ручки

Регулирование плавающей рукоятки для оптимального движения робота

Для моделей із функцією переміщення стінками встановіть плавальну ручку:

Натисніть кнопку блокування (1 або 2 згідно з моделлю) для розблокування ручки.
Розмістіть ручку (3) діагонально в максимальному положенні.
Повторіть кроки 1 і 2 на іншій стороні очисника.

Розміщення блока живлення й керування

Размещение блока питания и управления возле бассейна

Блок живлення й керування треба розміщувати не ближче за 3,6 метра від басейну та не нижче ніж 12 см (4 дюйми) від поверхні. Блок живлення й керування не можна піддавати впливу води та прямих сонячних променів.

Звільніть пластикові затискачі кабелю, що плаває, які забезпечують збереження кабелю під час транспортування, натиснувши пластиковий захват на затискачі. Перед зануренням робота-прибиральника у воду:

Переконайтеся, що в басейні немає людей.
Переконайтеся, що фільтри чисті.
Переконайтеся, що умови в басейні відповідають вимогам (див. «Умовія експлуатації»).

Занурення підводного прибирання у воду

Погружение подводного уборщика в воду

Розмотайте кабель, що плаває. Рекомендується розмотати кабель на довжину, що дорівнює діагоналі басейну плюс два метри.
Занурте пилосос у воду.
Дочекайтеся занурення очисника на дно басейну.
Не вмикайте очисник, поки він повністю не занурився на дно.
Розпустіть плавальний кабель у басейні. Переконайтеся, що в басейні кабель розмотаний на необхідну довжину. Усуньте витки та заломи кабелю. Додатково розмотайте кабель поблизу блока живлення й керування.
Під'єднайте кабель (A) плавальний (A) до розетки (B) на блоці живлення й керування.

Внимание! Функціонування водного пилососа поза водою негайно призведе до його істотного ушкодження, а також до втрати гарантії

Запуск робота–очистителя

Під'єднайте блок живлення й керування до настінної розетки (1). Світлодіодний індикатор роботи засвічується (4), і робот-очисник починає працювати за програмою очищення. Якщо блок живлення й керування вже під'єднаний до розетки змінного струму, то світлодіодний індикатор роботи блимає (5), повідомляючи про те, що підводний прибирач перебуває в режимі очікування. Натисніть кнопку увімкнення (6). Світлодіодний індикатор роботи засвічується (6), і робот-очисник починає працювати за програмою очищення.

Примітка: коли спалахує індикатор перевірки фільтрів (3) (для Sonic 5), фільтри очисника треба очистити перед зануренням очисника в басейн.

Під час циклу очищення робот-пилосос:

Рухається дном басейну, зчищаючи бруд і збираючи сміття.
Змінює напрямок і автоматично повертає згідно з обраною програмою.
Забирається на стіни басейну що кілька хвилин, згідно з заданою програмою. 2

Примітка: автоматизований пилосос може зупинятися на кілька хвилин. Це частина нормального функціонування, а несправність.

Робот-очисник автоматично переходить у режим «STANDBY» після кожного циклу очищення, світлодіодний індикатор починає блимати (5). Для припинення роботи очисника під час циклу очищення одноразово натисніть кнопку функціонування (7). Світлодіодний індикатор починає блимати (7) і очисник переходить у режим «STANDBY» (обіг).

Виймання підводного прибирання з води

Від'єднайте вилку плавального кабелю з розетки блока живлення й керування.
Підтягніть очисник із води за плавальний кабель до краю басейну, потім візьміть його за ручку.
Потягнувши за ручку, витягніть очисник із басейну.

Увага: Не витягуйте очисник із басейну за плавальний кабель

Обслуговування

Очищення мішечного фільтра треба проводити після кожного циклу очищення

Зневодніть пристрій. Не допускайте впливу води на вилку електроживлення.
Якщо робот-пилосос розміщений у басейні, обережно витягніть його за кабель, поки ручка не виявиться в межах досяжності. Дістаньте очисник із басейну за ручку (не кабель), дочекаючись, поки майже вся вода не витече з нього.
Покладіть очисник на м'яку поверхню (уникнення утворення подряпин на корпусі) нижньою частиною вгору, звільніть запірні виступи та зніміть нижню кришку в зборі
Зніміть мішечний фільтр із тримачів, викрутіть його та змийте весь бруд садовим шлангом або під краном у мийці. Промивайте доти, поки у разі обережного віджимання фільтра вода не буде чиста. Якщо потрібно, постирайте фільтр у пральній машині (тільки в холодній воді та без мийних засобів!).
Встановіть мішечний фільтр назад на тримачі, влучно в центрі однієї з довгих сторін нижньої кришки.
Закріпіть нижню кришку в складі назад на корпусі. Натисніть до повного затискання запірних виступів на місцях.

Зберігання робота-очисника

Виконайте ці інструкції для зберігання робота-очисника, якщо він не використовується:
Вийміть вилку з настінної розетки.
Від'єднайте вилку плавального кабелю з розетки блока живлення й керування.
Розмотайте кабель, що плаває, і розплутайте вузли, що утворилися.
Промийте внутрішню поверхню очисника чистою водою та висушіть його.
Намотайте плавальний кабель на очисник.
Увага: не намалюйте плавальний кабель на ручку очисника.
Зберігайте компоненти робота-очисника в сухому закритому місці.
Переконайтеся, що блок живлення й керування не зазнають впливу води.

Перевірка крильчатки відведення води

Рекомендується періодично витягувати сміття і волосся з відведення води:

Відгвинтіте гвинти (3), що кріплять кришку відведення (2).
Зніміть кришку відведення води (2).
Вийміть все волосся, бруд і сміття.
Переконайтеся, що крильчатка не зламана ( 1).
Встановіть кришку на місце (2) і затягніть її гвинтами (3).

Панель керування Sonic 5

Панель управления пылесоса для бассейна Sonic 5

Екранна кнопка

Функція

Перевірка фільтра Підсвітка означає, що для ефективної роботи очисника мішечовий фільтр треба витягти, прочистити та встановити назад.

Час очищення

Час, витрачений на очищення басейну. Натисніть кнопку для вибору необхідного часу. Червоний індикатор вказує обраний варіант. Ця функція може бути обрана тільки коли блок живлення й керування є в режимі очікування.

Зовнішній таймер

подключение блоки водного пылесоса к таймеру

Зовнішній таймер може застосовуватися для автоматичної активації очисника в заздалегідь заданий час. Зовнішній таймер має бути під'єднаний у розрив між настінною розеткою й блоком живлення й керування.

Пошук і усунення несправностей

Проблема	Можлива причина	Розв'язання проблеми
Робот-пилосос не вмикається	Немає електрики в мережі	Від'єднайте вилку очисника з розетки блока живлення й керування. Від'єднайте вилку блока живлення й керування від настінної розетки, зачекайте 30 секунд і під'єднайте повторно. Увімкніть живлення — «ON». Якщо очисник не вмикається, під'єднайте пристрій до іншої настінній розетці.
	Плавальний кабель не під'єднаний належним способом до блока живлення й керування	Перепід'єднайте вилку кабелю, що плаває, до розетки блока живлення й керування.
	Система приводу очисника заблокована стороннім предметом	Обережно переверніть очисник і огляньте його нижню частину. Виконайте обертання коліс і скребкових щіток вручну. Обертання має відбуватися, але не вільно. Очистьте> і видаліть сторонні предмети, якщо необхідно
	Крильчатка заблокована накопиченими вол осами.	Переконайтеся, що крильчатка не зламана та не потребує чищення (см. «Провірка крильчатки відведення води»).
Робот прибирання переміщається, але не гойдає води	Фільтр забруднений	Перевірте роботу очисника в басейні без встановленого фільтра. Якщо очисник справно працює, добре прочистьте або замініть фільтр. Крильчатка зламана або заблокована волоссям, що накопичився. Переконайтеся, що крильчатка не зламана та не вимагає чищення (см. «Провірка крильчатки відведення води»).
Прибиральник гойдає воду, але не переміщається	Система приводу очисника заблокована стороннім предметом	Обережно переверніть очисник і огляньте його нижню частину. Виконайте обертання коліс і скребкових щіток вручну. Обертання має відбуватися, але не вільно. Очистьте> і видаліть сторонні предмети, якщо потрібно.
Очисник вмикається і вимикається за короткий час	Фільтр забруднений	Зніміть фільтр. Перевірте роботу очисника без встановлених фільтрів. Якщо очисник справно працює, добре прочистьте або замініть фільтри.
	Крильчатка зламана або заблокована волоссям, що накопичився	Вигвинтіть верхні гвинти на верхньому випуску. Переконайтеся, що крильчатка не зламана та не потребує чищення.
	Система приводу очисника заблокована стороннім предметом	Обережно переверніть очисник і огляньте його нижню частину. Виконайте обертання коліс і скребкових щіток вручну. Обертання має відбуватися, але не вільно. Очистьте> і видаліть сторонні предмети, якщо необхідно
Очисник не видаляє бруд	Фільтр забруднений або має отвори.	Очистьте фільтр і огляньте його на предмет пошкоджень.
	Крильчатка зламана або заблокована волоссям, що накопичився	Переконайтеся, що крильчатка не зламана та не потребує чищення (см. «Провірка крильчатки відведення води»).
	Всмоктувальний отвір розміщений недостатньо близько до дна басейну	Вийміть всмоктувальний отвір (див. «Регулювання висоти всмоктування»).
З очисника йде бруд під час виймання з басейну	Закрив фільтра зламаний або недоступний	Закрив фільтра розташований на нижній кришці. Переконайтеся, що обидва затвора не зламані та функціонують справно
	Отвори у фільтрі.	Відкрийте фільтр і переконайтеся, що у вікнах фільтра немає отворів (див. «Очищення фільтра»)
	Нижня кришка не щільно закрита	Переконайтеся, що нижня кришка закрита належним чином
Роботизований пилосос не очищає весь басейн	Фільтр забруднений	Очистьте фільтр
	Довжини кабелю, що плаває, недостатньо для очищення дальньої частини басейну або кабель сплутан.	Переконайтеся, що довжина кабелю достатня, щоб очисник досяг далекого кута басейну. Переконайтеся, що плавальний кабель належним чином розправлений і не сплутаний
	Кут плавального кабелю впливає на рух очисника	Змініть діагональний кут плавної ручки (див. «Регулювання плавної ручки»).
	Некорегтний рівень pH у басейні	Переконайтеся, що рівень pH є в діапазоні 7,2-7,6.
	Некорегтний рівень хлору	Якщо потрібно, переконайтеся, що обробка басейну хлором виконується коректно (випереджайте очисник із басейну на час оброблення).
	Крильчатка зламана або заблокована волоссям, що накопичився	Вигвинтіть верхні гвинти на верхньому випуску. Переконайтеся, що крильчатка не зламана та не потребує чищення.
	Система приводу очисника заблокована стороннім предметом	Обережно переверніть очисник і огляньте його нижню частину. Виконайте обертання коліс і скребкових щіток вручну. Обертання має відбуватися, але не вільно. Очистьте> і видаліть сторонні предмети, якщо необхідно
Підводний пилосос не забирається на стіни	Фільтр забруднений	Очистьте фільтр
	Крильчатка зламана або заблокована волоссям, що накопичився	Переконайтеся, що крильчатка не зламана та не вимагає чищення (см. «Провірка крильчатки відведення води»
	Некорегтний рівень pH	Переконайтеся, що рівень pH є в діапазоні 7,2-7,6.
	Некорегтний рівень хлору	Перевірте коректність оброблення хлором (визокіть очисник із басейну на час оброблення
	Температура води не оптимальна	Рекомендована температура: 22–32 °C
Кабель сплутан	Фільтр забруднений	Очистьте фільтр
	Нижня кришка не щільно закрита	Переконайтеся, що нижня кришка закрита належним чином
	Кабель не був розправлений перед зануренням очисника в басейн	Перед увімкненням очисника переконайтеся, що плавальний кабель належним чином розправлений і не сплутаний.
	Довжина кабелю у воді занадто довга	Переконайтеся, що довжина кабелю у воді дорівнює довжині діагоналі басейну плюс два метри.
	Крильчатка зламана або заблокована волоссям, що накопичився	Переконайтеся, що крильчатка не зламана та не потребує чищення (см. «Провірка крильчатки відведення води»).

Візок

Візок є властивістю моделі Sonic 5, яка полегшує переміщення очисника, кабелю, що плаває, та блока керування з місця на місце.

сборка тележки для транспортировки пылесоса для бассейнов

Для складання візка потрібна стандартна викрутка та ключ на 8 мм. Приєднання ручки візка:

Пригвинтіть нижню частину ручки (3) до рами візка (5) трьома гвинтами (4) та гайками.
Приєднайте верхню частину ручки (1) до нижньої частини ручки (3), закріпивши її гвинтом (2) і гайкою.

Завантаження робота-очисника на візок:

Помістіть очисник на основу візка.
Змотайте кабель, що плаває, і розмістіть його на очиснику.
Розмістіть блок живлення й керування зверху на скручений кабель.

Умови експлуатації блоків живлення

Условия эксплуатации блоки питания

Заземлення Блок живлення має бути під'єднаний до заземленої триконтактної розетки. Електророзетка має бути під'єднана за допомогою УВКЗЗ (вимикач системи короткого замикання на землю) або ПЗВ (пристрій захисного вимкнення) з номінальним струмом спрацьовування не вище 30 мА.

Запобіжник Запобіжник має замінюватися представником авторизованого сервісного центру або кваліфікованим фахівцем. Для довготривалого захисту від ризику пожежі, що вийшов із ладу запобіжник, треба замінювати тільки на запобіжник того ж типу та струму.

Обслуговування й безпека Кришку не можна знімати, крім тих випадків, коли це відбувається представником авторизованого сервісного центру або кваліфікованим фахівцем. Користувач не має і не має права регулювати або замінювати внутрішні компоненти очисника. Перед зняттям кришки треба від'єднати кабель живлення. Якщо кабель живлення пошкоджений, то його має замінити представник авторизованого сервісного центру або кваліфікований фахівець. Якщо кабель пошкоджений, то використання очисника заборонено.

Робочі умови Блок живлення призначений для експлуатації як у приміщеннях, так і просто неба. Однак, прилад не має експлуатуватися під впливом прямих сонячних променів або води. Блок живлення не треба експлуатувати за температури навколишнього повітря вище 40 oC.
