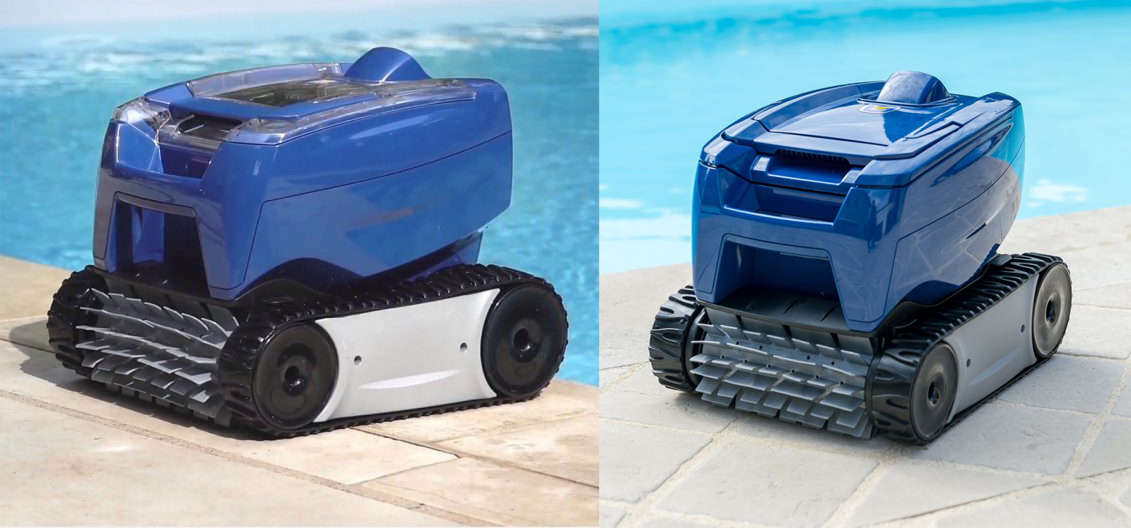

Роботи-пилососи для басейну Zodiac серії Tornax: інструкція, експлуатація, рішення проблем
Роботи-прибиральники для басейнів Zodiac серії Tornax: керівництво по установці і експлуатації
Загальні вказівки:
- Недотримання вказівок може викликати пошкодження обладнання басейну або призвести до тяжких трав.
- Апарат призначений спеціально для басейнів і не повинен застосовуватися ні для яких інших цілей, крім тих, для яких він зроблений.
- Важливо, щоб апарат експлуатувався компетентними і фізично і розумово здоровими особами, які попередньо отримали інструкції з його експлуатації. Будь-яка особа, яка не відповідає цим вимогам, не повинно допускатися до використання апарату, щоб уникнути одержання травм від небезпечних сайтів.
- Зберігайте апарат в недоступному для дітей місці.
- Установка апарату повинна проводитися у відповідності з інструкціями виробника і з дотриманням діючих місцевих норм.
- В разі поломки апарату не ремонтуйте його самі, а зв'яжіться з кваліфікованим фахівцем.
- Для отримання характеристик води, допустимих для функціонування апарату, див. умови гарантії.
- Будь-яке відключення, усунення або перекриття будь-якого з вузлів безпеки апарату, а також використання запасних частин іншого, неавторизованого виробника автоматично анулює гарантію.
- Не розпорошуйте інсектициди чи інші хімічні препарати (горючі або ні) в бік апарату: це може пошкодити його корпус і викликати пожежу.
- Вироби компанії Zodiac®, такі як теплові насоси, фільтр-насоси, фільтри сумісні з більшою частиною систем обробки води басейнів.
Особливості «Роботів для очистки басейнів»:
- Робот повинен працювати у воді басейну, температура якої становить від 15°C до 35°C.
- Щоб уникнути травм або пошкодження робота для очищення басейну, використовуйте його тільки у воді.
- Щоб уникнути травм, в басейні заборонено купання, коли в ньому знаходиться робот.
- Не використовуйте робот, якщо Ви виробляєте шокове хлорування води басейну.
- Не слід надовго залишати робот без нагляду.
Вказівки по застосуванню робота у вініловому басейні:
- Перед установкою нового робота для очищення уважно перевірте покриття басейну. Якщо воно місцями осипалося, або якщо Ви помітили дрібні камені, складки, тріщини, корозію на металі в нижній частині покриття, або якщо Ви помітили, що дно і стінки басейну пошкоджені, не встановлюйте робот, не зробивши необхідний ремонт або не замінивши покриття із залученням кваліфікованого професіонала. Виробник ні за яких обставин не несе відповідальність за пошкодження, нанесені покриття басейну.
- Поверхня деяких вінілових покриттів з орнаментом може швидко зношуватися, а сам орнамент зникати при контакті з такими предметами, як щітки, іграшки, надувні круги, розподільники хлору і автоматичні пристрої чищення басейнів. Орнамент деяких вінілових покриттів може бути подряпаний або зіпсований в процесі тертя, наприклад, щіткою для басейну. Колір деяких видів орнаменту може стиратися при використанні басейну або при контакті з предметами, які в ньому знаходяться. Виробник не несе відповідальність за стертий орнамент, псування або дряпання вінілового покриття, також на ці випадки не поширюється обмежена гарантія
1.1 Опис:
1.2 Технічні характеристики:
- Напруга живлення блоку управління: 100 - 240 V (змінного струму), 50/60 Гц
- Напруга мережі живлення робота: 30 V (простого струму)
- Довжина кабелю: 14 метрів (Tornax RT 2100) і 16,5 (Tornax RT 3200_
- Габаритні розміри (ДхШхВ): 37 х 29 х 30 см
- Вага робота: 5,5 кг
- Теоретична ширина поверхні, що очищається: 17 см
1.3 Основні деталі:
2.1 Застосування
2.2 Установка на підставку:
3.1 Принцип дії та підготовка басейну
Робот не залежить від системи фільтрації і може працювати автономно. Його досить просто підключити до мережі. Робот переміщається по тих зон басейну, для яких було розроблено (в залежності від моделі: тільки дно, дно і стінки). Він засмоктує сміття і накопичує його в фільтрі. Пульт управління дозволяє дистанційно керувати роботом, а також дає інформацію про першої діагностиці.
Даний виріб призначений для плавальних басейнів. Не слід використовувати його для демонтованих басейнів. Плавальний басейн зводиться над землею або в землі і не може бути легко демонтовано.
Апарат повинен використовуватися у воді з наступними характеристиками:
- Температура води від 15°C до 35°C
- pH від 6.8 до 7.6
- Хлор < 3 мг/ л
Якщо перед застосуванням робота басейн забруднений, то для більш ефективної роботи апарату виловите з нього сачком великий сміття. Приберіть з басейну термометри, іграшки та інші предмети, які можуть пошкодити апарат.
3.2 Занурення робота:
- Помістіть плавучий кабель у воду на максимальну довжину.
- Використовуючи ручку, занурте робот у воду (див. малюнок 1).
- Злегка спонукає його у всіх напрямках, щоб з нього вийшов повітря (2 ).
- Необхідно, щоб апарат опустився сам і став на дно басейну (див. малюнок 3).
3.3 Підключення електроживлення
- При підключенні до пульта управління заборонено використання електричного подовжувача.
- Слід забезпечити постійну доступність і захист електророзетки від дощу або бруду.
- Пульт управління герметично захищений від бризок, але не від занурення у воду. Його не можна встановлювати в місцях, залитих водою, він повинен знаходитися як мінімум до 3,5 метрів від борту басейну і не повинен піддаватися впливу прямих сонячних променів.
- Розмістіть пульт управління поряд з електророзеткою.
- Відкрутіть захисну кришку (див. малюнок 1).
- Під'єднайте плавучий кабель до блоку управління і замкніть його, повертаючи тільки за годинниковою стрілкою (ризик пошкодження плавучого кабелю) (див. малюнок 2, 3).
- Переконайтеся в тому, що з'єднувач добре вставлений в гніздо, щоб туди не потрапила вода (див. малюнок 4).
- Під'єднайте кабель живлення (див. малюнок 5). Обов'язково підключіть пульт управління до розетки, захищеному спеціальним пристроєм диференціального струму до 30 мА максимум (у разі сумнівів, зверніться до кваліфікованого фахівця).
Помістіть пульт управління по центру уздовж басейну, дотримуючись правил безпеки при роботі
з електричними з'єднаннями.
3.4 Початок циклу очищення
- Коли апарат знаходиться в басейні, купання заборонено.
- Не використовуйте прилад, якщо Ви проводите шокове хлорування води басейну.
- Не слід надовго залишати апарат без обслуговування.
- Не використовуйте апарат, якщо пересувна дверцята закриті
Для запуску робота коротко натисніть на кнопку включення на блоці управління, загориться світлодіод. Апарат починає очищення в режимі «тільки дно» або «дно/ стінки» (залежно від моделі).
У деяких випадках робот може вставати на диби: чим більше липкої буде поверхня, тим більше ймовірність того, що робот встане дибки.
3.5 Закінчення циклу очищення:
- Щоб уникнути пошкодження апарату, не тягніть за плавучий кабель для того, щоб витягнути його з води. Для цієї мети використовуйте ручку робота.
- Витягайте апарат з води після кожного циклу чищення.
- Після використання не сушіть апарат під сонцем.
- Зберігайте всі компоненти в місці, захищеному від сонячних променів, вологи та атмосферних опадів.
Коли цикл очищення закінчений, апарат зупиняється, а на пульті управління гасне світлодіод. Щоб відключити апарат в процесі чищення, натисніть на кнопку включення/вимикання, світлодіод згасне. Обережно потягніть за плавучий кабель, щоб підтягнути робот до борту басейну. Коли робот буде від Вас на відстані витягнутої руки, візьміть його за ручку для перенесення і поступово витягніть його з басейну, щоб з нього витекла вода (див. малюнок 1).
Щоб робот швидше висох, поставте його на землю або у вертикальне положення в спеціальне гніздо візки (опційне обладнання). Потім помістіть його на зберігання разом з блоком управління у місці, захищеному від сонця і бризок води.
- Заплутаний кабель істотно впливає на роботу апарата. Якщо він буде распутан, робот охопить більшу площу басейну.
- Розплутайте кабель і розкладіть його на сонце, щоб він прийняв свою первісну форму.
- Потім акуратно згорніть його і повісьте його на ручку візка (опційне обладнання) або на
- закріплену опору.
4.1 Догляд та чистка
Апарат необхідно регулярно мити чистої або злегка мильною водою. Не слід використовувати розчинник. Рясно промийте апарат чистою водою. Не залишайте апарат сушитися під сонцем на краю басейну.
Ефективність роботи апарату може знизитися, якщо фільтр переповнений або засмічений. Промивайте фільтр чистою водою після кожного циклу чищення або кілька разів під час одного циклу чищення, залежно від стану басейну (наприклад, при кожному запуску).
4.2 Чистка гвинта
Щоб уникнути серйозних травм вимкніть робот від електромережі. При роботі з гвинтом обов'язково надягайте рукавички.
- Зніміть фільтр, використовуючи ручку (див. малюнок 1).
- Зніміть зовнішню напрямну, піднявши її та розблокувавши затискачі (див. малюнок 2).
- При першому демонтаж внутрішня напрямна буде сильно затягнута, тому рекомендується вставити викрутку в отвори і розблокувати її, повертаючи проти годинникової стрілки (див. малюнок 3).
- Коли внутрішня напрямна буде ослаблена, відкрутіть її вручну (див. малюнок 4).
- Зніміть внутрішню напрямну (див. малюнок 5).
- Надіньте рукавички і витягніть гвинт, міцно утримуючи його (див. малюнок 6).
- Видаліть сміття (листя, каміння і т. д.), який міг бути причиною блокування гвинта (див. малюнок 7).
4.3 Заміна щітки
- Щітка має індикатори зносу: якщо між індикаторами і краєм щітки є відстань, значить щітка в хорошому стані (див. малюнок 1).
- Якщо індикатори зносу виглядають, як показано на малюнку 2, значить щітка відслужила свій термін, і її потрібно замінити.
- Щоб зняти використану щітку, витягніть язички з отворів, в які вони вставлені (див. малюнок 3).
- Щоб встановити нову щітку, протягніть край без язичків під валиком щітки (див. малюнок 4).
- Намотайте щітку навколо валика, вставте язички в отвори фіксації і потягніть за кожен язичок так, щоб його закраїна увійшла в щілину (див. малюнок 5).
- Обріжте язички ножицями так, щоб вони не виступали за пластинок щітки (див. малюнок 6).
4.4 Заміна гусениць
- Поставте робота на бік (див. рис. 1).
- Починаючи з одного з коліс, потягніть з внутрішньої сторони гусеницю, щоб зняти її (див. рис. 2), потім зніміть гусеницю з робота.
- Для установки нової гусениці вставити її внутрішню частину в пази першого колеса.
- Надіньте гусеницю на друге колесо. Притисніть її так, щоб вона увійшла в пази коліс.
- Переконайтеся в тому, що гусениця проходить під напрямними.
5.1 Можливі проблеми та шляхи їх вирішення
Перед тим, як зв'язатися з Вашим дилером у разі неполадок, просимо Вас провести прості операції, зазначені в таблицях нижче. Якщо проблема не вирішена, зв'яжіться з Вашим дилером.
Поведінка | Усунення |
При русі по прямій робот не притискається до дна басейну. (Для повороту на дні басейну передня частина робота піднімається, це нормально). |
|
Робот більше не піднімається на стінки басейну як це було спочатку. (Програма робота не передбачає його систематичний підйом по стінках басейну) |
|
При запуску робот не рухається |
|
Плутається кабель
|
|
Пульт управління не реагує на натиснення кнопок. |
|
Робот не піднімається, щоб підійматися по стінці басейну. |
|
Робот повільно піднімається по стінці басейну і зупиняється нижче ватерлінії.
|
|
5.2 Попереджувальні сигнали при використанні
