Теплообмінник до басейну Elecro G2I HE 49 кВт (incoloy)

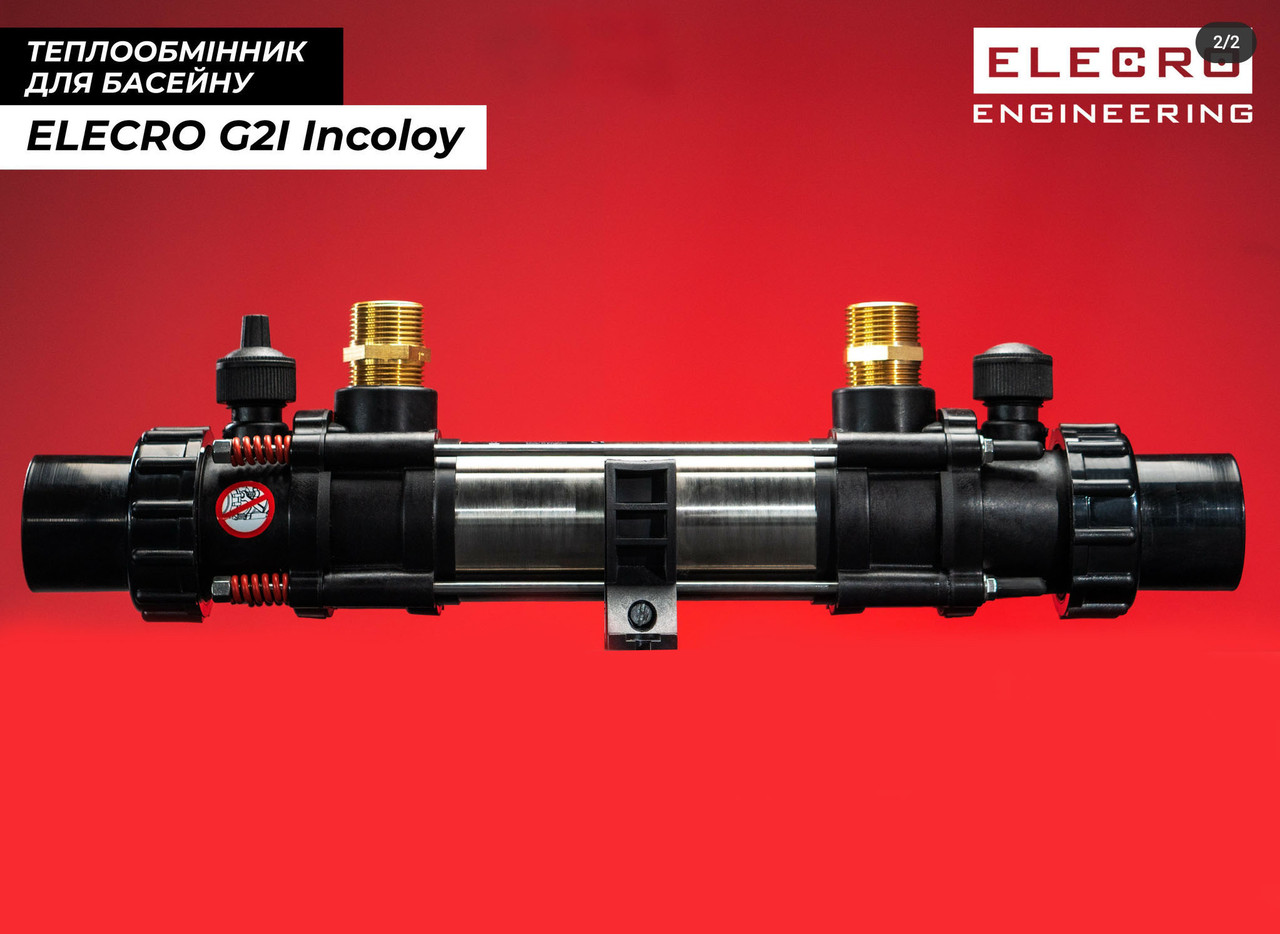

Трубчастий теплообмінник Elecro G2I HE 49 кВт

Elecro G2I 49 kw HE — теплообмінний пристрій, потужністю 49 кВт, застосовується для підігріву води в плавальному басейні відкритого або закритого типу. Працює в комплексі з будь-яким водогрійним котлом: газо–твердо–жидкоснотопливный. Також може використовуватися з іншими тепловими агрегатами і сонячними панелями. Теплообмінник виготовляється у Великобританії на виробничих потужностях компанії Elecro. Відповідає високим Європейським стандартам якості.



Конструктивно теплообмінник можна розділити на три складових: циліндричний корпус у вигляді труби, первинний контур (гаряча вода від котла) і вторинний контур (вода з басейну). У виготовленні корпусу застосовується високоякісна нержавіюча сталь BS316L і термостійкий полімер. Первинний контур, в який надходить нагріта вода від опалювального пристрою, виконаний у вигляді пучка трубок виготовлених з сучасного сплаву incoloy. До складу цього сплаву входить залізо–нікель–хром–молібден–мідь. Самі трубки закріплені на спеціальній решітки, виконаної з поліаміду. Процес теплообміну виглядає наступним чином: надходить вода з басейну, проходячи через «пучок» трубок первинного контуру, забирає від них тепло і повертається назад в чашу басейну.

Монтаж теплообменника производится в любом удобном положении: вертикально или горизонтально. Обращаем Ваше внимание, аппарат должен помещаться в контур водоподготовки после фильтрационной установки, и следует учитывать направление потоков первичного и вторичного контура. Циркуляционные насосы должны соответствовать следующим техническим параметрам: в первичном контуре обеспечивать проток воды до 2,2 м³/час, во вторичном контуре циркуляция должно достигать до 17 м³/час. Максимальное рабочее давление не должно превышать 4 бар. Для підключення кімнатного термостата і інших цифрових або аналогових датчиків контролю температури, передбачено спеціальне посадочне місце.

Технічні характеристики:

• Номінальна потужність: 49 кВт
• Потік води первинного контуру: 2,2 м³/год
• Потік води вторинного контуру: 17 м³/год
• Робочий тиск (максимальне): до 4 бар
• Підключення первинного контуру: 1" різьбове
• Підключення контуру басейну: 50 мм
• Габаритні розміри: (ДхВ) 596х131 мм
• Країна виробник: Великобританія
• Гарантія: 12 міс.

Конструктивні характеристики:

• Корпус: нержавеющая сталь BS316L и термостойкий полимер
• Трубки: сплав incoloy (железо–никель–хром–молибден–медь)
• Крепление трубок: полиамидная решётка
• Фитинги изготовлены из латуни

Преимущества:

• Компактные размеры, простое подключение
• Вертикальная или горизонтальная установка
• Использование современных материалов
• Посадочное место для подключения термостата
• Не подвержен воздействию коррозии
• Высокая площадь теплопередачи
• Возможность подключения аналоговых и цифровых комплектов контроля
• Европейское качество, доступная цена

Комплектация:

• Теплообменник Elecro G2I HE 49
• Фитинги для первичного контура
• Кишеня для термостата
• Зворотний клапан
• Фітинги з'єднання, заглушка, прокладка
• Кріпильна скоба
• Інструкція

Технічні дані теплообмінників Elecro серії G2I HE:

Габаритні розміри:

Горизонтальне підключення теплообмінника:

Вертикальне підключення теплообмінника:
