Теплообмінник до басейну Elecro G2I HE 30 кВт (incoloy)

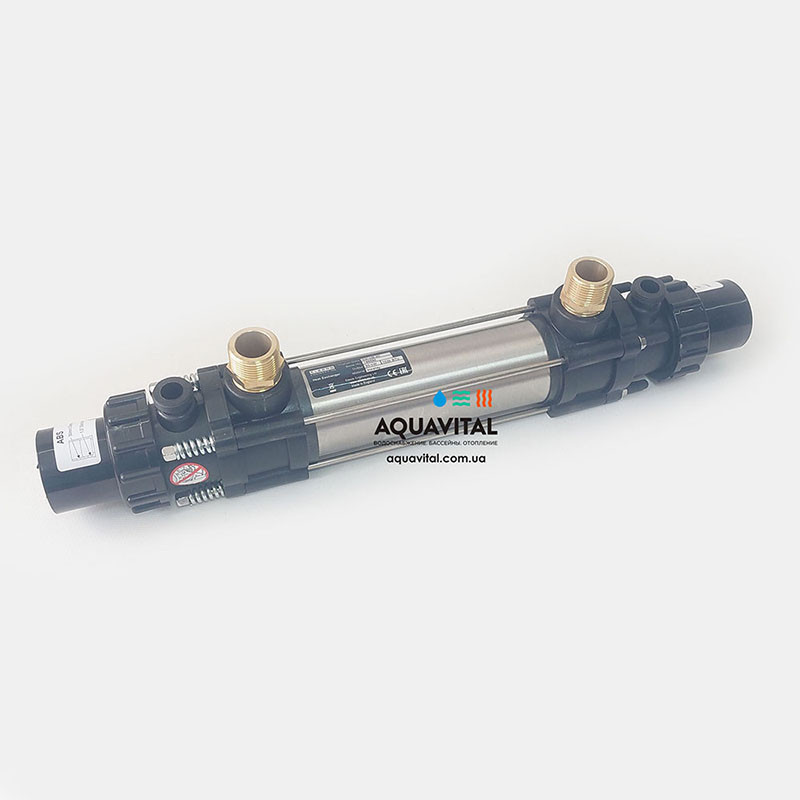

Трубчастий теплообмінник Elecro G2I HE 30 кВт

Elecro G2I 30 kw HE 30 — теплообмінний пристрій, потужністю 30 кВт, застосовується для підігріву води в плавальному басейні відкритого або закритого типу. Працює в комплексі з будь-яким водогрійним котлом: газо–твердо–жидкоснотопливный. Також може використовуватися з іншими тепловими агрегатами і сонячними панелями. Теплообмінник виготовляється у Великобританії на виробничих потужностях компанії Elecro. Відповідає високим Європейським стандартам якості.



Конструктивно теплообмінник можна розділити на три складових: циліндричний корпус у вигляді труби, первинний контур (гаряча вода від котла) і вторинний контур (вода з басейну). У виготовленні корпусу застосовується високоякісна нержавіюча сталь BS316L і термостійкий полімер. Первинний контур, в який надходить нагріта вода від опалювального пристрою, виконаний у вигляді пучка трубок виготовлених з сучасного сплаву incoloy. До складу цього сплаву входить залізо–нікель–хром–молібден–мідь. Самі трубки закріплені на спеціальній решітки, виконаної з поліаміду. Процес теплообміну виглядає наступним чином: надходить вода з басейну, проходячи через «пучок» трубок первинного контуру, забирає від них тепло і повертається назад в чашу басейну.

Монтаж теплообмінника проводиться в будь-якому зручному положенні: вертикально чи горизонтально. Звертаємо Вашу увагу, апарат повинен міститися в контур водопідготовки після фільтраційної установки, і слід враховувати напрямок потоків первинного і вторинного контуру. Циркуляційні насоси повинні відповідати наступним технічним параметрам: у первинному контурі забезпечувати приплив води до 1,3 м³/год, у вторинному контурі циркуляція повинно досягати до 14 м³/год. Максимальний робочий тиск не повинен перевищувати 4 бар. Для підключення кімнатного термостата і інших цифрових або аналогових датчиків контролю температури, передбачено спеціальне посадочне місце.

Технічні характеристики:

• Номінальна потужність: 30 кВт
• Потік води первинного контуру: 1,3 м³/год
• Потік води вторинного контуру: 14 м³/год
• Робочий тиск (максимальне): до 4 бар
• Підключення первинного контуру: 1" різьбове
• Підключення контуру басейну: 50 мм
• Габаритні розміри: (ДхВ) 426х131 мм
• Країна виробник: Великобританія
• Гарантія: 12 міс.

Конструктивні характеристики:

• Корпус: нержавіюча сталь BS316L і термостійкий полімер
• Трубки: сплав incoloy (залізо–нікель–хром–молібден–мідь)
• Кріплення трубок: поліамідна сітка
• Фітинги виготовлені з латуні

Переваги:

• Компактні розміри, просте підключення
• Вертикальна або горизонтальна установка
• Використання сучасних матеріалів
• Посадочне місце для підключення термостата
• Не схильний до дії корозії
• Висока площа теплопередачі
• Можливість підключення аналогових та цифрових комплектів контролю
• Європейська якість, доступна ціна

Комплектація:

• Теплообмінник Elecro G2I HE 30
• Фітинги для первинного контуру
• Кишеня для термостата
• Зворотний клапан
• Фітинги з'єднання, заглушка, прокладка
• Кріпильна скоба
• Інструкція

Технічні дані теплообмінників Elecro серії G2I HE:

Габаритні розміри:

Горизонтальне підключення теплообмінника:

Вертикальне підключення теплообмінника:
