Робот–пилосос для басейну Bridge Raptor SE: інструкція, експлуатація, рішення проблем

Робот–пилосос для басейну Bridge Raptor SE: інструкція, експлуатація, рішення проблем

Робот–прибиральник для басейнів Bridge Raptor SE: керівництво по установці і експлуатації

Важливі запобіжні заходи:

  • Щоб уникнути серйозного пошкодження пилососа, ніколи не вмикайте пристрій, коли воно знаходиться поза басейном.
  • Шнур живлення повинен бути підключений до відповідної заземленої розетки.
  • Не використовуйте пилосос, коли люди знаходяться в басейні.
  • Тримайте за верхню ручку, коли запускаєте робот–прибиральник у воду або піднімаєте з води, при цьому не можна тягнути його за кабель.
  • Перед підключенням переконайтеся, що пилососа вийшов весь повітря (з пилососа, не повинно бути бульбашок повітря, і пилосос повністю занурений на дно басейну).
  • Перед увімкненням живлення переконайтеся, що фільтр знаходиться всередині пилососа і кабель повністю відключено, щоб уникнути намотування, яка може вплинути на роботу пилососа або призвести до пошкодження.
  • Пульт дистанційного керування повинен перебувати у вертикальному положенні для роботи на максимальній дистанції.
  • Будь ласка, чистіть і мийте фільтр–мішок кожен раз після використання.
  • Робот слід зберігати в прохолодному і провітрюваному місці, далеко від прямих сонячне світло, коли він не використовується.
  • Блок живлення повинен знаходитися в затіненому місці під час роботи. Щоб уникнути перегріву і можливого пошкодження компонентів, ніколи не закривайте блок живлення.
  • Тільки авторизований персонал післяпродажного обслуговування повинен відкривати блок живлення і моторний відсік, інакше гарантія анулюється.
  • Не використовуйте очисник за межами робочого середовища / умов, зазначених у цьому
    керівництво.
  • Після вимикання апарата необхідно почекати не менше 30 секунд, щоб перезапустити його.
  • Для різних сезонів необхідно вибирати різну щільність фільтруючої сітки.
  • Ця пилосос призначена тільки для очищення басейну, а не для інших цілей.

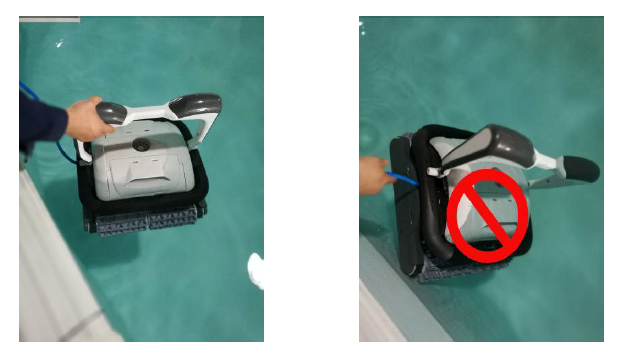

Увага! Коли ви опустіть робот у воду, тримайте його за ручку і кілька разів нахиліть у різні боки, щоб повітря вийшов з корпусу. Після чого відпустіть робот. він повинен зануритися на дно.

Запуск робота пилососа Bridge Raptor SE в басейн

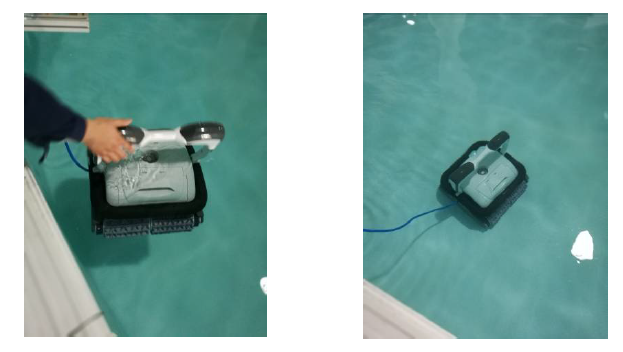

При витягуванні робота з води потримайте його над водою приблизно на 10 — 15 секунд, щоб витекла вода з корпуса. Будь ласка, тримайте робот за верхню ручку, ніколи не тягніть його за кабель.

Запуск робота пилососа Bridge Raptor SE в басейн

1. Вступ

Роботизований очищувач басейну HJ2032 — це новий високоефективний та енергозберігаючий робот для чищення басейну. Завдяки передовій програмі, керованою комп'ютером, він може очистити стінки і дно басейну автоматично. У той же час він фільтрує воду в басейні і позбавляється від зважених часток без заміни води в басейні. Це повністю екологічно чистий продукт.
Для безпечної роботи очищувач працює від постійного струму 24 в

Будь ласка, прочитайте це керівництво користувача ретельно перед використанням.

Увага! Блок живлення повинен бути розташований в правильному положенні, щоб робот міг досягти кінця басейну. Як правило, його розміщують посередині широкої частини басейну і на відстані не менше 3,5 метрів від краю.

Технічні параметри:

  • Номінальна вхідна напруга: 220 В змінного струму (230 В змінного струму) / 110 В змінного струму (120 В змінного струму)
  • Вихідна напруга: DC20V
  • Потужність: 200 Вт
  • Частота дистанційного керування: 315 МГц
  • Довжина кабелю: 18 м
  • Довжина ролика: 465 мм
  • Швидкість потоку: 20 м3/год
  • Температура води в басейні: 10 °C — 32 °C
  • Швидкість руху: 12,5 м / хв.
  • Ступінь захисту IP: очисник — IPX8, блок живлення — IPX5
  • Максимальна глибина занурення: 2 метра
  • Максимальна відстань для роботи пульта: 20 м
  • Температура: 0 °C — 40 °C

2. Інструкція з експлуатації:

блок панелі управління

Індикатор Опис Функція пульт дистанційного керування до роботу
ON/ OFF Включення / вимикання пристрою Натисніть цю кнопку, очищувач почне працювати;
Натисніть другий раз, очищувач зупинений
CYCLE Вибір робочого циклу прибирання Коли пилосос включений, використовуйте цю кнопку, щоб вибрати потрібний час прибирання.
Індикатор Блимає 2H Обрана тривалість роботи 2 години
Блимає 3H Обрана тривалість роботи 3 години
Блимає 4H Обрана тривалість роботи 4 години
Миготять індикатори 2H, 3H і 4H одночасно Робочий цикл закінчений
Миготять індикатори 2H і 3H одночасно, подається звуковий сигнал тривоги Насос перевантажений Зупиніть робот і перевірте крильчатку, не потрапив в неї зайвий предмет
Миготять індикатори 3H і 4H одночасно, подається звуковий сигнал тривоги Занурювальний двигун перевантажений Перевірте, чи не застрягло що–небудь до ремені
Миготять індикатори 2H і 4H одночасно, подається звуковий сигнал тривоги Пилосос знаходиться поза води Видаліть повітря з пилососа, занурте пилосос назад в басейн або перезапустіть

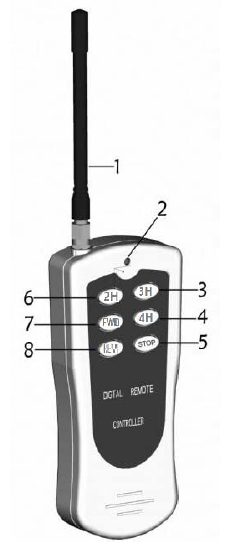

3. Функції пульта управління

Номер Напис Визначення Функція
1 Антена   Прийом / передача сигналу
2   Світловий індикатор
3 3H Робочий цикл 3 години Натисніть на цю кнопку і робот буде пилососити 3 години
4 4H Робочий цикл 4 години Натисніть на цю кнопку і робот поверне праворуч
5 STOP Зупинка роботи Натисніть на цю кнопку і робот припинить прибирання
6 2H Робочий цикл 2 години Натисніть на цю кнопку і робот припинить рух вперед
7 FWD Ручне рух вперед Натисніть на цю кнопку і робот почне рух вперед
8 REW Ручне рух назад Натисніть на цю кнопку і робот почне рух назад

4. Очищення фільтрувальних блоків

1. Підніміть кришку піддону фільтра

Очищення фільтрувальних блоків

2. Підніміть лоток фільтра

Очищення фільтрувальних блоків

3. Натисніть на середину, щоб відкрити лоток для фільтра

очищення фільтра мішечного

4. Перемістити панель фільтра назовні

очищення фільтра мішечного

5. Витягніть панель фільтра вертикально

очищення фільтрувального піддону

6. Промийте фільтр

очищення фільтрувального піддону

7. Посуньте лоток фільтра уздовж канавки; натисніть два кінця ручки, щоб зафіксувати за допомогою робота

збірка робота-пилососа після чищення

5. Збірка транспортувальної візки

1. Відкрийте коробку

Збірка транспортувальної візки

2. Покладіть основну деталь на плоску поверхню

Збірка транспортувальної візки, схема 2

3. Вставити вісь для коліс

Збірка транспортувальної візки, схема 3

4. Зберіть захисну кришку і кришку осі

Збірка транспортувальної візки, схема 4

5. Зберіть колеса

Збірка транспортувальної візки, схема 5

6. Закріпіть колеса гайками

Збірка транспортувальної візки, схема 6

7. Затягніть гайки

Збірка транспортувальної візки, схема 7

8. Зберіть верхню ручку

Збірка транспортувальної візки, схема 8

9. Зібрати утримувач блоку живлення

Збірка транспортувальної візки, схема 9

10. Зібрати тримач кабелю

Збірка транспортувальної візки, схема 10

Даний продукт пройшов всі перевірки якості та безпеки технічним відділом заводу.
Інформація про гарантії:

  1. Гарантійний термін складає 2 роки з дати покупки
  2. Ця гарантія буде вважатися недійсною, якщо продукт був змінений, використовувався неналежним чином або був відремонтований неавторизованим персоналом.
  3. Гарантія поширюється тільки на виробничі дефекти і не поширюється на пошкодження, що виникли в результаті неправильного поводження з продуктом з боку власника.
  4. Рахунок–фактура повинна бути пред'явлена для будь-якої претензії або ремонту протягом гарантійного періоду.
