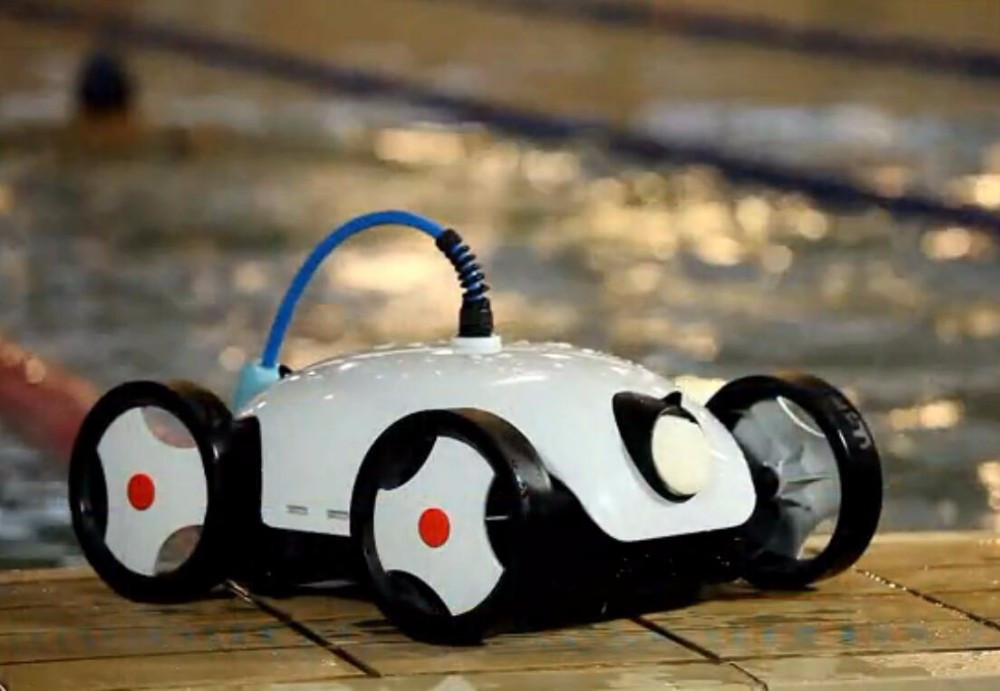

Робот–пилосос для басейну Bridge Falcon: інструкція, експлуатація, рішення проблем

Робот–пилосос для басейну Bridge Falcon: інструкція, експлуатація, рішення проблем

Робот-прибиральник для басейнів Bridge Falcone: керівництво по установці і експлуатації

Даний продукт пройшов всі перевірки якості та безпеки технічним відділом заводу–виробника.

Важливі запобіжні заходи:

  • Ця модель працює в басейнах з плоским дном, а також там, де похил становить 35 градусів.
  • Забороняється включати апарат, коли він знаходиться поза басейном
  • Переконайтеся, що шнур живлення підключений до пристрою УЗО і відповідної заземленої розетки.
  • Забороняється використовувати пилосос, коли в басейні є купаються
  • Не намагайтеся переміщати поплавці вздовж електричного кабелю. Залиште їх завжди у вихідних положеннях.
  • Перед підключенням переконайтеся, що кабель повністю відключено, щоб уникнути намотування, яка може вплинути на роботу пилососа або призвести до пошкодження.
  • Фільтруючий лоток слід очищати після використання. Це запобігає налипання і затвердіння бруду, впливає на нормальну роботу пилососа.
  • Робот-прибиральник слід зберігати в прохолодному і провітрюваному місці, далеко від прямих сонячних променів.
  • Блок живлення повинен знаходитися в затіненому місці. Щоб уникнути перегріву і можливого пошкодження компонентів ніколи не накривайте блок живлення.
  • Тільки уповноважений персонал повинен відкривати вузол двигуна і блоку живлення пилососа, в іншому випадку це призведе до недійсною гарантії.
  • Щоб уникнути будь-яких аварій / пошкоджень блок живлення повинен бути розташований на мінімальній відстані 3,5 м від краю басейну.
  • Не використовуйте прибиральник за межами робочого середовища / умов, зазначених у цьому керівництві. Уважно прочитайте цю інструкцію перед використанням.
  • Не відривайте вологозахисну плівку на кнопках блоку управління.
  • Закрийте систему фільтрації вашого басейну при використанні пилососа.
  • Невелике забруднення води може виникнути у разі витоку мастила в сальнику двигуна.
  • Переконайтеся, що блок живлення розташований правильно, щоб пилосос покривав всю поверхню басейну і коли досягав краю басейну, мав невеликий вільний запас кабелю.

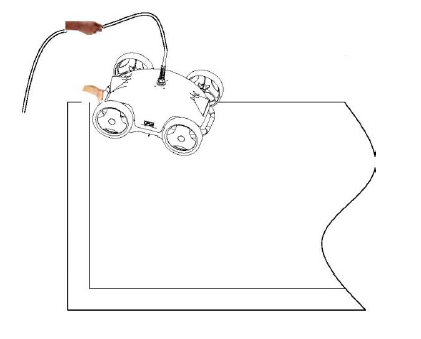

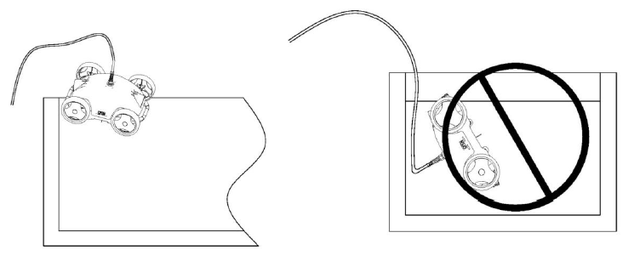

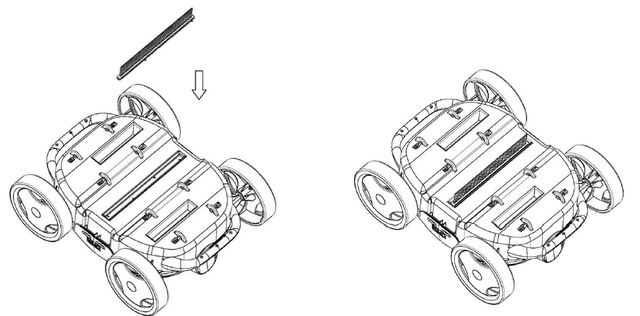

Важливо! Опускайте і діставайте пилосос з басейну тільки так, як показано на малюнку нижче (днищем робота до стінки). Це нівелює ризик пошкодження оздоблення чаші. Встановіть щітку перед використанням, щоб уникнути можливих витоків бруду.

1. Введення

Автоматичний очищувач для басейну HJ1007 - це новий тип високоефективного обладнання для очищення басейну. Завдяки передовій програмі, керованою комп'ютером, він може автоматично очищати підлогу басейну, не зливаючи воду з басейну. У той же час він фільтрує воду в басейні і позбавляється від зважених частинок і відкладень. Для безпечної роботи очищувач працює від постійного струму 24 в

2. Технічні характеристики:

  • Номінальна вхідна напруга і частота: 220 В / 50 Гц, 110 / 60 Гц
  • Вихідна напруга: DC24V
  • Номінальна вихідна потужність: 150 Вт
  • Робочий цикл: 1 год / 1,5 години / 2 години
  • Довжина кабелю: 12 метрів
  • Продуктивність фільтрації: 20 м3 / годину
  • Тонкість очищення фільтра: 100 мікрон
  • Температура води використання (очищення): 10 °C - 35 °C
  • Швидкість пересування: 20 м / хв
  • Ступінь захисту IP: пилосос - IPX; блок живлення - IPX5
  • Температура робочого середовища (для блоку живлення): 10 °C - 40 °C
  • Максимальна глибина басейну: 2 метра
  • Кут нахилу дна: максимум 32

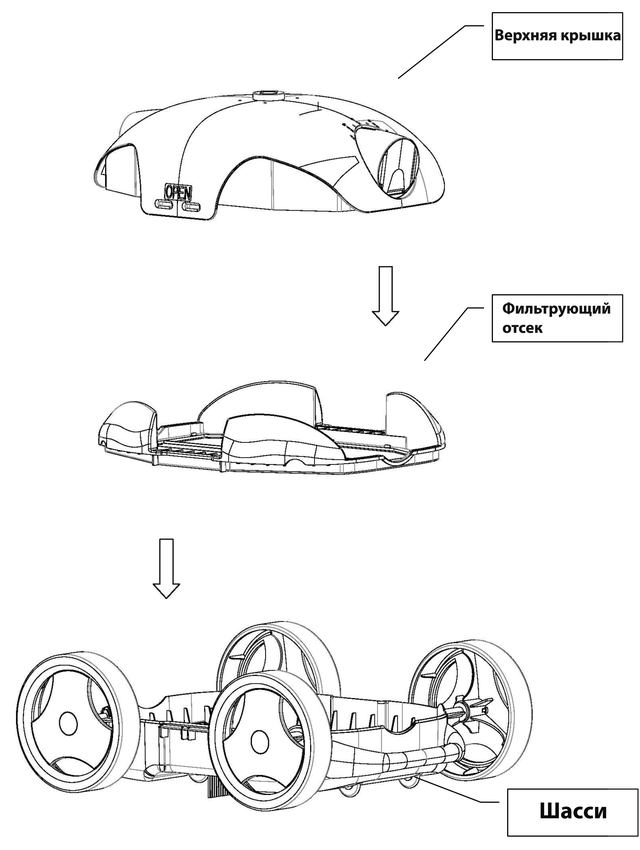

3. Структура робота

4. Інструкція з експлуатації:

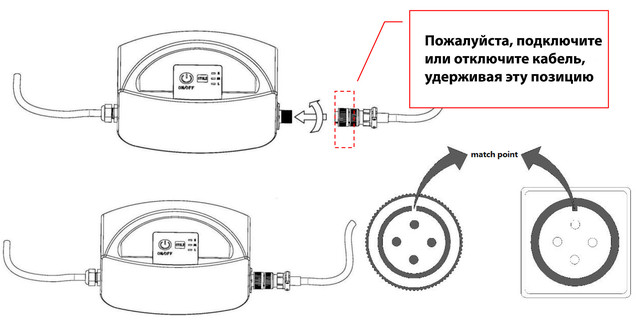

4.1 Підключення кабелю

Вставте кабельну лінію в розетку на блоці живлення (примітка: переконайтеся, що вона вставлена в правильному напрямку і положенні), і затягніть гайки з обох сторін вилки.

Вставте вилку в розетку електроживлення.

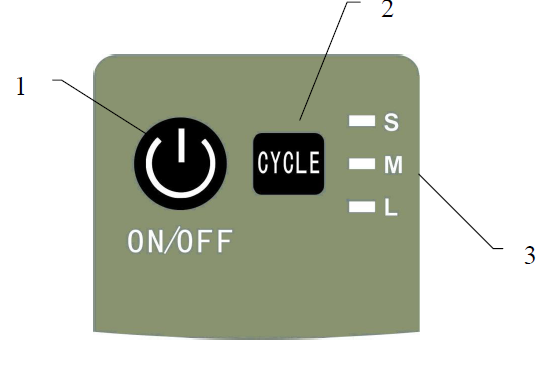

4.2 Панель управління

Кнопки та індикатори

Найменування Функції Деталі
ON / OFF Увімкнення або вимкнення пристрою Увімкнення або вимкнення пристрою
CYCLE S

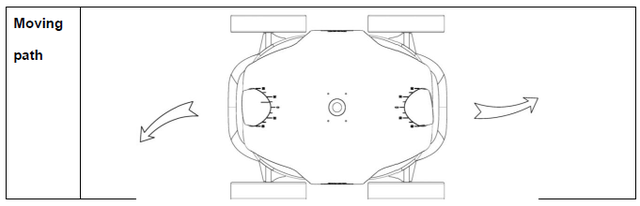

Закінчення роботи після циклу прибирання тривалістю 1 година. Напрямок руху змінюється кожні 18 секунд для невеликого басейну, як зазначено нижче:

CYCLE M

Закінчення роботи після циклу прибирання тривалістю 1,5 години. Напрямок руху змінюється кожні 23 секунди для невеликого басейну, як зазначено нижче:

CYCLE L

Закінчення роботи після циклу прибирання тривалістю 2 години. Напрямок руху змінюється кожні 28 секунд для невеликого басейну, як зазначено нижче:

Індикатори Lorem ipsum dolor Сигналізують про обраний циклі прибирання. При закінченні циклу прибирання загоряються всі індикатори.

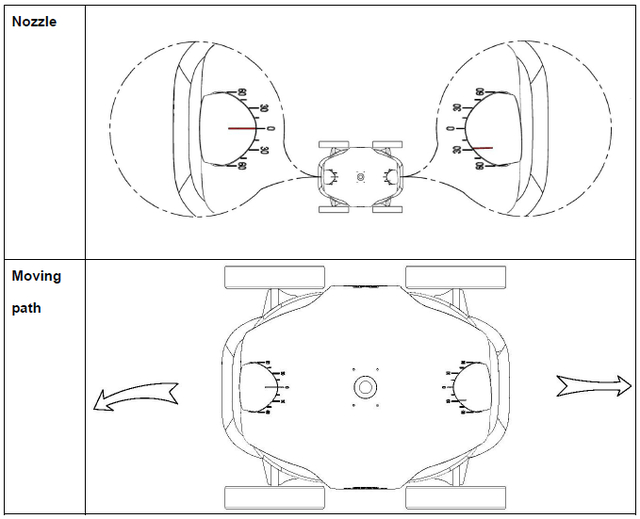

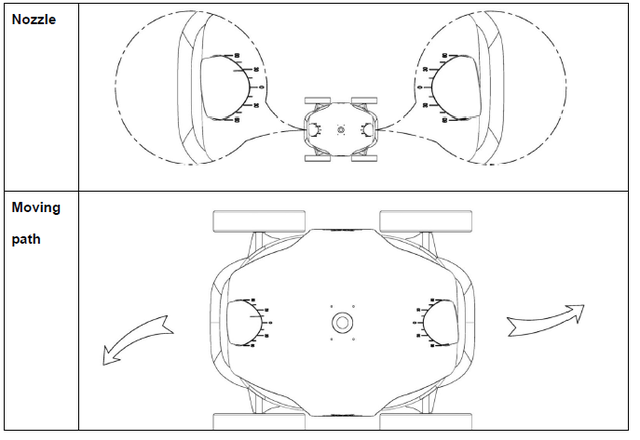

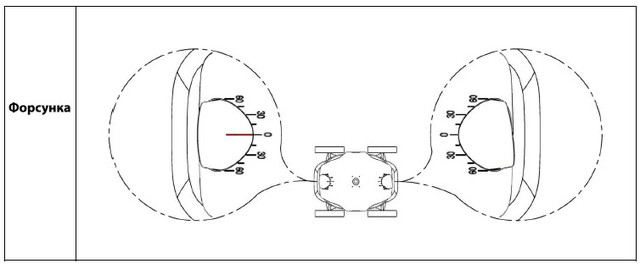

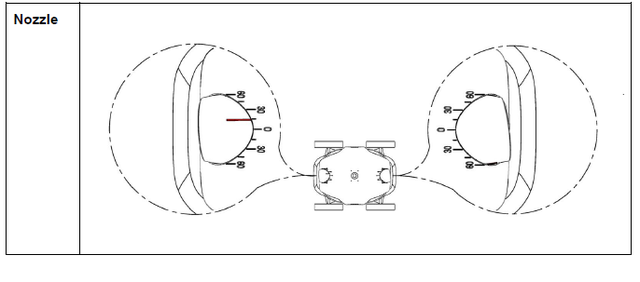

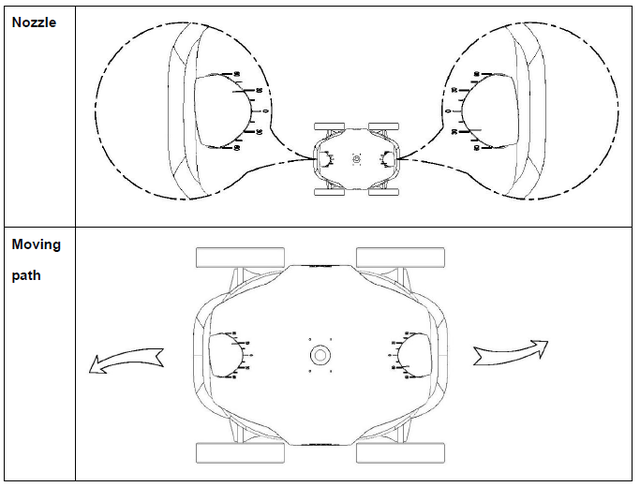

4.3 Налаштування форсунки

На пилососі є дві форсунки, одна з яких відкривається, коли інша закривається. Вода витікає через відкривається форсунку, щоб штовхати пилосос вперед. Відрегулюйте сопло форсунки, обертаючи його, щоб контролювати шлях руху.

Кут сопла від 0° до 60°
Робот переміщається приблизно по прямій лінії, коли форсунки знаходяться в положенні 0°.
Робот рухається по кривій лінії, коли кут встановлений від 0° до 60°.
Примітка: повне покриття не гарантується для деяких басейнів вільної форми.

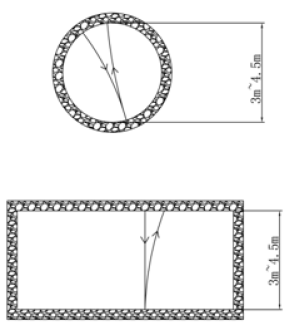

4.3.2 Цикл збирання та налаштування форсунок

Настроювання 1 (налаштування за замовчуванням), 0° / 60°, для більшості басейнів.

Налаштування 2: 0° / 45°, виберіть цей параметр, якщо кабель сплутане у відповідності з налаштуванням 1.

Настройка 3: 0° / 30°, виберіть цей параметр, якщо в налаштуванні 2 все ще відбувається сплутування кабелю.

Настроювання 4: 15° / 60°, якщо налаштування за замовчуванням 1 не повністю покриває басейн.

Настройка 5: 30° / 60°, ця установка дозволяє очисника мати кращий коефіцієнт покриття, ніж настроювання 4.

Настройка 6: 30° / 30°, для круглого басейну

Вище наведені рекомендовані налаштування, різні налаштування можуть застосовуватися до конкретних басейнів.

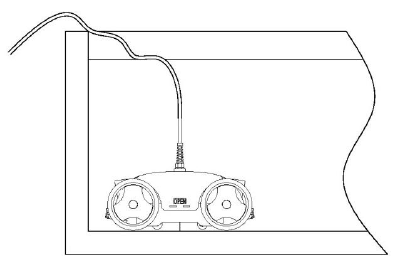

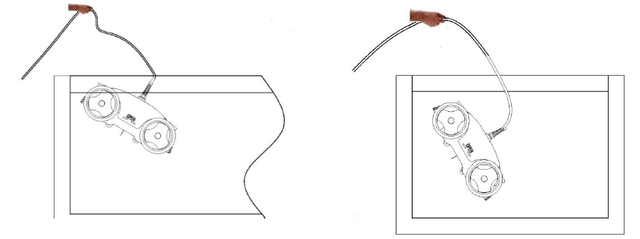

4.4 Як правильно опускати робот в басейн

Тримайте кабель в правильному положенні однією рукою (переконайтеся, що кабель від руки до пилососа дозволить пилососа зануритися у воду, але над дном), іншою рукою тримайте ручку пилососа, щоб повільно занурити пилосос у воду.

Тримайте кабель, поки пилосос не наповниться водою і не опуститься на дно басейну. Відпустіть залишок кабелю після того, як пилосос повільно опуститься на дно басейну. Це дозволить уникнути перекидання пилососа

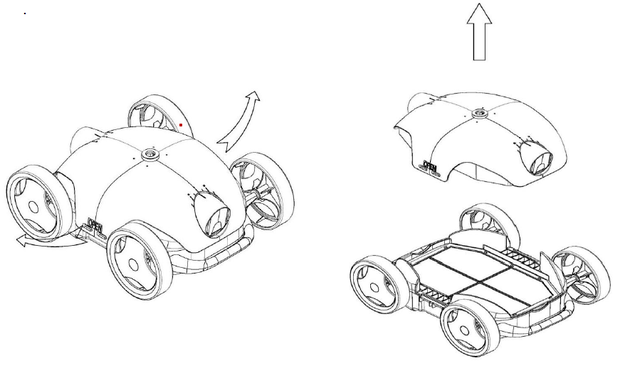

4.5 Очищення фільтрувального блоку

Відкрийте засувки на протилежних боках пилососа







Зніміть піддон з фільтром







6. Проблеми і шляхи усунення

Проблеми Можливі причини Дії
Кабель скручується або намотується Кабель не повністю размотан Відключіть кабель, розмотайте його на всю довжину. Проконтролюйте, щоб на поверхні ніщо не чіплялося за кабель.
Форсунка виставлена на великий кут Відрегулюйте вихід води під потрібним кутом
В басейні є перешкоди (можливо, зайві предмети) Витягти перешкоди
Робот застряг в районі донного зливу Відключити систему фільтрації і запустити після закінчення прибирання
Робот працює понад встановленого часу Запустити прибирання в ручному режимі
Робот не покриває всю площу дна Блок живлення розташований неправильно Встановіть блок живлення в правильному місці (на відстані не менше 3,5 метра до басейну) і посередині самої довгої частини басейну.
Сопло форсунки виставлено в неправильному напрямку Відрегулюйте форсунку
Неправильна форма басейну Відрегулюйте форсунку, щоб поставити роботу більший радіус руху
Система фільтрації не вимкнуто На час вимкніть фільтраційну систему
Недостатньо довжини кабелю, який знаходиться в басейні Підтягніть кабель з поверхні і додайте його в басейн
Пилосос не працює Не під'єднано шнур живлення Перевірте всі з'єднання і підключений шнур живлення до електромережі
  Пошкоджений при перевезенні Зверніться до вашого дилера
  Напруга робота не відповідає тому, яке існує в даному регіоні Зверніться до вашого дилера
