Робот–пилосос для басейну Bridge Naia: інструкція, експлуатація, рішення проблем

Робот–пилосос для басейну Bridge Naia: інструкція, експлуатація, рішення проблем

Робот-прибиральник для басейнів Bridge Naia: керівництво по установці і експлуатації

Даний продукт пройшов всі перевірки якості та безпеки технічним відділом заводу–виробника.

Важливі запобіжні заходи:

  1. Ця модель в основному використовується в басейнах з плоским дном; якщо дно вашого басейну має ухил, зверніться до пункту 5.2 а
  2. Щоб уникнути серйозного пошкодження пилососа, ніколи не вмикайте пристрій, коли воно поза басейну.
  3. Шнур живлення повинен бути підключений до пристрою УЗО і заземлений відповідним чином.
  4. Не використовуйте пилосос, коли люди знаходяться в басейні.
  5. Перед підключенням переконайтеся, що кабель повністю відключено, щоб уникнути намотування, яка може вплинути на продуктивність прибиральника або викликати пошкодження.
  6. Фільтр слід чистити кошик кожен раз після використання пристрою. Це запобігає забивання фільтра і не зробить негативного впливу на нормальну роботу пилососа.
  7. Пилосос слід зберігати в прохолодному і провітрюваному місці, далеко від прямих сонячних променів, коли не використовується.
  8. Блок живлення слід розміщувати в затіненій зоні щоб уникнути перегріву. Ніколи не закривайте блок живлення, щоб уникнути перегріву.
  9. Тільки авторизований сервісний персонал повинен відкривати моторний агрегат пилососа і блоку живлення, інакше гарантія буде анульована.
  10. Щоб уникнути нещасних випадків / ушкоджень, блок живлення повинен бути постійно розміщений на мінімальній відстані 3,5 метра від краю басейну.
  11. Не використовуйте робот–очисник за межами робочого середовища / умов, зазначених у цьому керівництві.
  12. Не відкривайте захисну плівку, наклеєну на панель управління.
  13. При використанні пилососа закрийте систему фільтрації вашого басейну

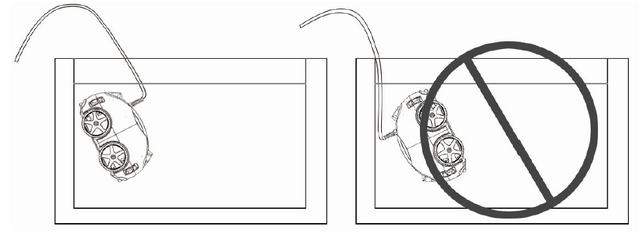

Як правильно опустити робот в басейн

Робот необхідно опустити у воду, потім плавними рухами нахиляти вліво і вправо для того, щоб з нього вийшло повітря. Опускати апарат слід виключно нижньою частиною до стінки, щоб запобігти подряпини на поверхні басейну, потім відпустити його.

Як правильно опустити робот Bridge Naia в басейн

Зберігання робота

Після прибирання переміщайте робот в затінене місце, не допускаючи попадання прямих сонячних променів, або прибирайте в підсобне приміщення. Дуже важливо, щоб робот при зберіганні стояв на рівній поверхні — так він буде захищений від можливого ушкодження.

Зберігання робота Bridge Naia

1. Вступ

Автоматичний робот–очищувач для басейну HJ1009 — це новий тип високоефективного обладнання для чищення плавального басейну. Завдяки передовій програмі, керованою комп'ютером, він може очищати дно басейну автоматично без зливу води. У той же час він фільтрує воду в басейні і позбавляється від зважених частинок і відкладень, перемішує водні маси, збільшуючи ефективність фільтрації. Для безпечної роботи очищувач працює від постійного струму 24 в

Будь ласка, уважно прочитайте цю інструкцію перед використанням.

2. Безпека:

Перед підключенням пилососа до електроживлення, переконайтеся, що місцеве напруга і частота відповідають блоку живлення.

3. Характеристики:

  • Номінальна вхідна напруга і частота: 220 В / 50 Гц
  • Вихідна напруга: DC24V
  • Номінальна вхідна і вихідна потужність: 150 Вт / 120 Вт
  • Робочий цикл: 1 год / 1,5 год / 2 год
  • Довжина кабелю: 12 м
  • Максимальна площа збирання: 150 м2
  • Продуктивність фільтрації: 15 м3/годину
  • Можливість фільтрації: 100 мкм
  • Температура води: 10 — 35°C
  • Ступінь захисту: пилосос — IP68, блок живлення — IPX4
  • Робоча температура: 10 — 40°C
  • Глибина басейну: до 2,5 м
  • Схил підйому: до 25 градусів

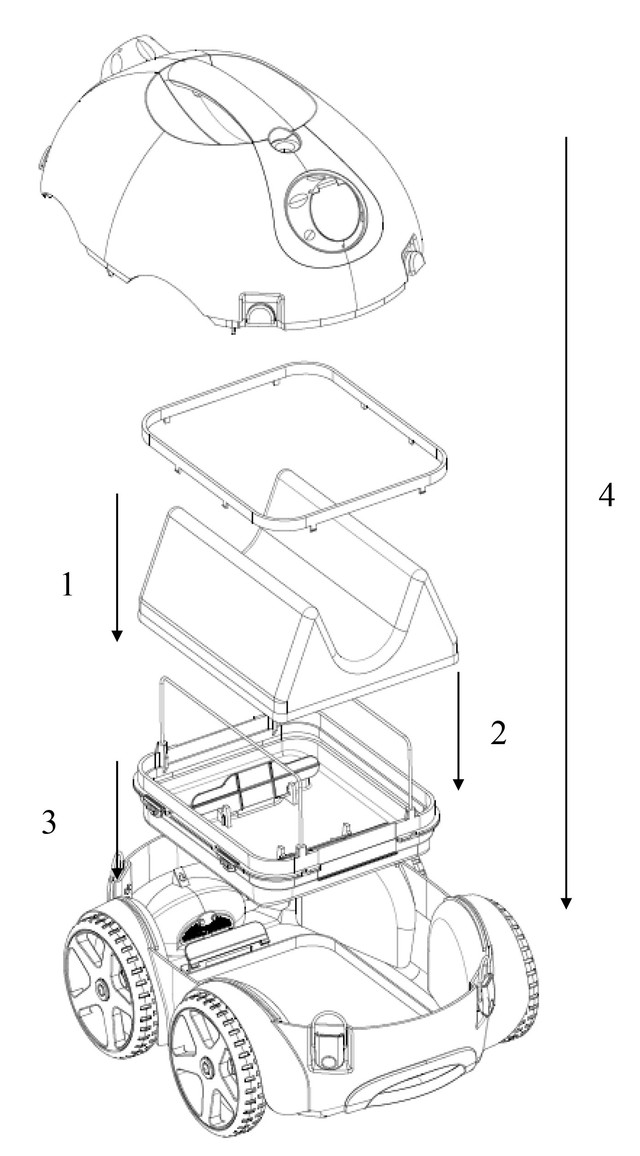

4. Збірка робота

Збірка робота

5. Підключення блоку управління

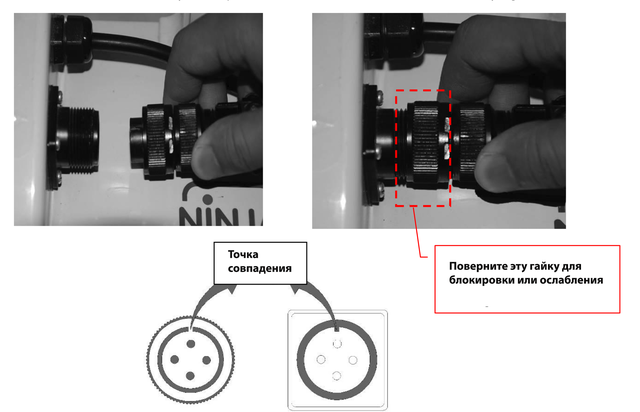

Підключіть кабель до роз'єму на блоці живлення (примітка: обов'язково підключіть його в правильному напрямку і положенні) і затягніть гайки з обох сторін заглушки. Вилку включіть в розетку.

підключення до електромережі

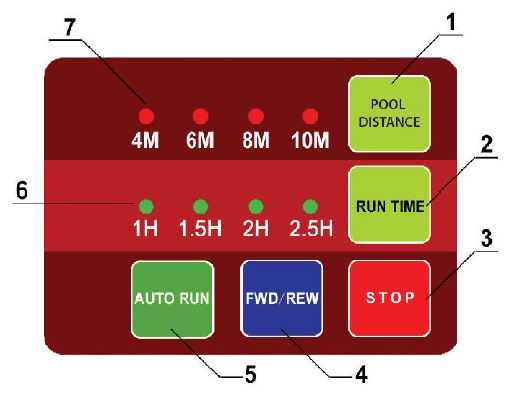

5.1 Панель управління

Панель управління

Кнопки і світлові індикатори:

1. Довжина басейну.

2. Кнопка вибору тривалості роботи.

3. Зупинка роботи

4. Ручне керування, рух вперед / назад

5. Запуск прибиральника в автоматичному режимі

6. Індикатор обраного часу прибирання

7. Індикатор обраної довжини басейну

5.2 Функції регулювання форсунки

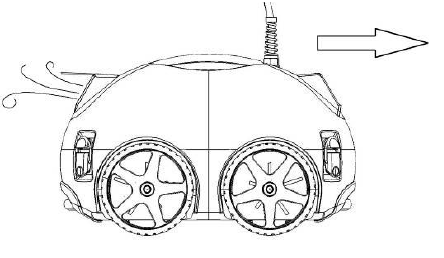

На пилососі є дві форсунки (як показано на малюнку), одна з яких відкривається, коли інша закривається. Вода витікає через відкриває форсунку, щоб штовхати пилосос вперед. Користувач може регулювати напрямок сопла, повертаючи його, щоб контролювати шлях руху пилососа.

Функції регулювання форсунки

Вцілому, при більш низькій швидкості руху ефект очищення буде краще. Коли пилосос рухається з великим радіусом кривизни, відбувається менше перекручування кабелю.

Траєкторія руху робота при різних положеннях форсунок.

Траєкторія руху робота при різних положеннях форсунок

Оператор може вибрати правильне положення форсунок для різних басейнів, наприклад, вибрати повільну швидкість, яка призводить до великого радіусу руху, переміщаючи положення ручки в 45° (робот рухається вліво) або до 75° (рухається вправо).

У більшості випадків обидві форсунки встановлюються в одному напрямку, щоб вони підходили для будь-якого виду басейнів. Радіус і прямий шлях чергуватимуться, якщо одна форсунка знаходиться під кутом 30º, а інша — під кутом 60º, що призведе до більш повного покриття басейну і буде корисним для усунення будь-якого можливого перекручування кабелю.

Виберіть правильне відстань на панелі керування в залежності від розміру вашого басейну. Рекомендується вибирати більш довгу відстань, якщо ви встановлюєте насадку в напрямку малої швидкості або якщо у вашому басейні є ухил, наприклад, ширина басейну становить 6 м, потім запропонуйте вибрати 8 або 10 м, якщо
прибиральник рухається за низькою програмі.

Установка для басейнів з ухилом. Встановіть форсунку в положення швидкої швидкості, щоб піднятися по схилу за рахунок збільшення потоку води з очищувача (дивіться схему руху на високій швидкості).

Примітка. Для деяких нестандартних форм басейну повне покриття не гарантується, в той же час ви можете відрегулювати напрямок насадки, щоб зменшити радіус руху, навіть якщо це означає більш часте скручування кабелю.

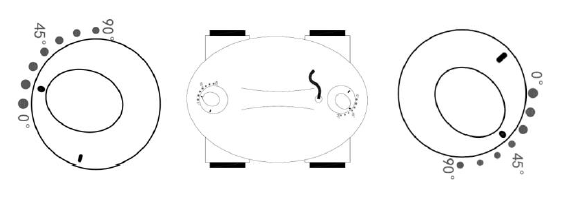

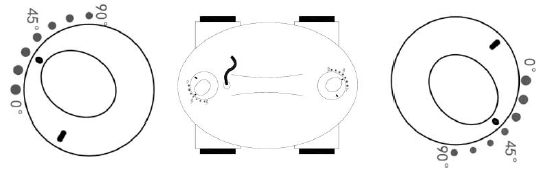

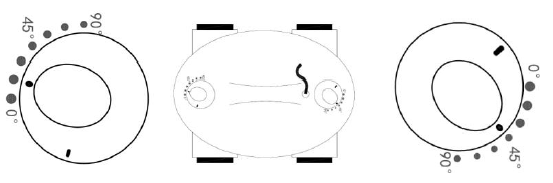

Рекомендований напрямок форсунок:

а) напрям, при якому пилосос рухається швидше

Довжина басейну Положення ручок
Рекомендований напрямок форсунок Рекомендований напрямок форсунок
Рекомендований напрямок форсунок Рекомендований напрямок форсунок
Рекомендований напрямок форсунок в пилососі бридж найа Рекомендований напрямок форсунок в пилососі бридж найа
Рекомендований напрямок форсунок в пилососі бридж найа Рекомендований напрямок форсунок в пилососі бридж найа

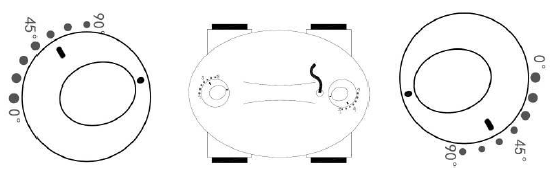

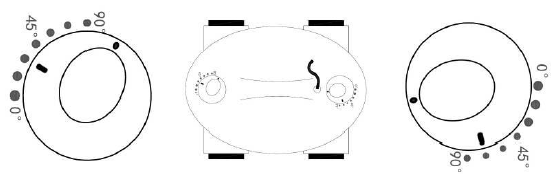

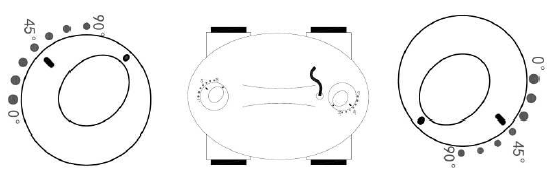

б) напрям, при якому пилосос рухається повільніше

напрямок, при якому пилосос рухається повільніше напрямок, при якому пилосос рухається повільніше
напрямок, при якому робот-пилосос рухається повільніше напрямок, при якому робот-пилосос рухається повільніше
напрямок, при якому робот-пилосос рухається повільніше напрямок, при якому робот-пилосос рухається повільніше

в) басейн з похилим дном

Довжина басейну Положення ручок

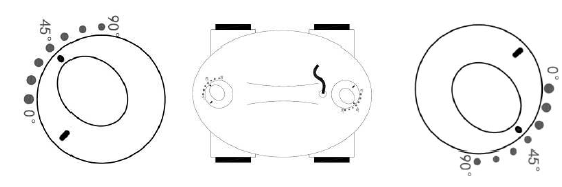

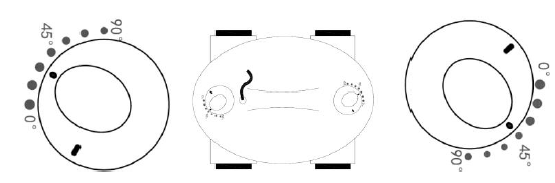

Виберіть розмір басейну положення ручок для зміни траєкторії руху
Виберіть розмір басейну положення ручок для зміни траєкторії руху
Примітка. Вище наведені рекомендовані настройки, і оператор може вибрати правильний напрямок форсунки на основі принципу фактичної ситуації в басейні.

5.3 Методи розміщення прибиральника в басейні

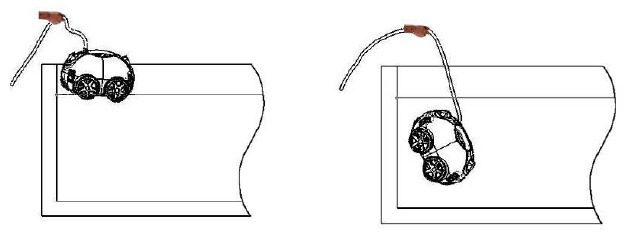

Тримайте кабель в правильному положенні однією рукою (переконайтеся, що довжини кабелю від руки до пилососа дозволить йому зануритися у воду, але не до самого дна), ручку пилососа тримайте інший, і поступово відпускайте його у воду.

як правильно опустити автоматичний пилосос в басейн

Тримайте кабель, поки прибиральник не наповниться водою і не опуститься на дно басейну.

як правильно опустити автоматичний пилосос в басейн

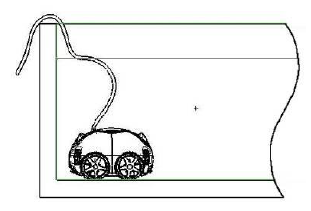

Відпустіть частину кабелю після того, як прибиральник повільно впаде на підлогу басейну.

завершення процесу запуску пилососа в басейн

5.4 Чистка фільтруючого відсіку

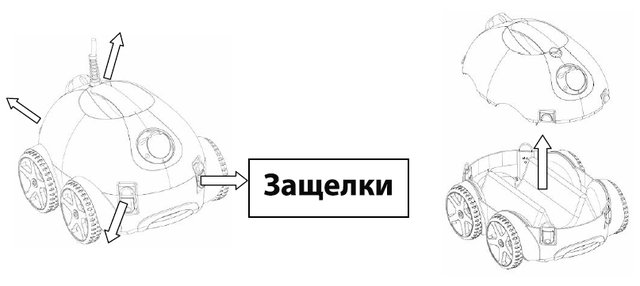

Відкрийте засувки і зніміть верхню кришку

Чистка фільтруючого відсіку

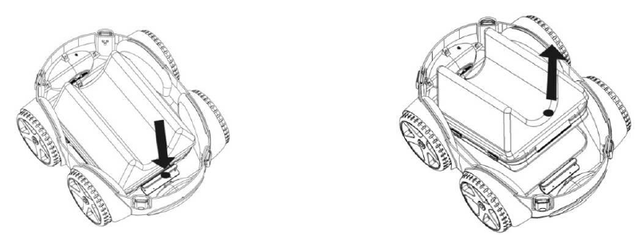

Натисніть на важіль з одного боку і вийміть фільтр

витяг фільтра

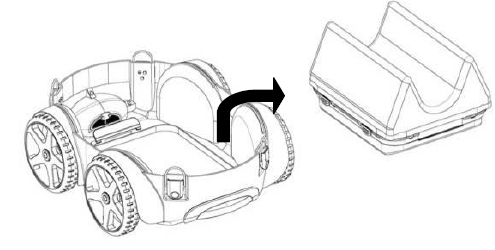

від'єднання кошики для збору сміття

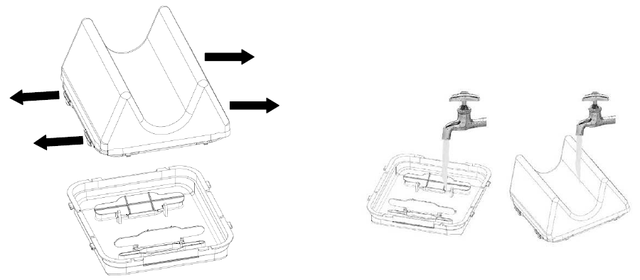

Відкрийте маленьку засувку і зніміть фільтр–мішок, щоб вимити.

промивка фільтра під струменем води

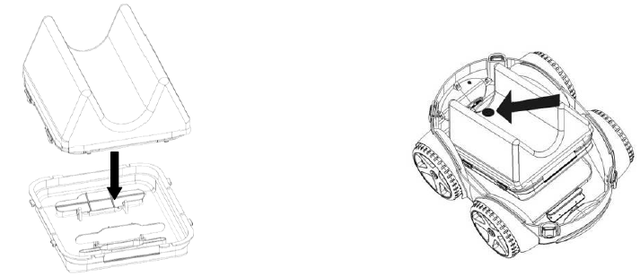

Після того, як мішок буде вимито, виконайте ті ж дії, але в зворотній послідовності.

збірка очищеного фільтра

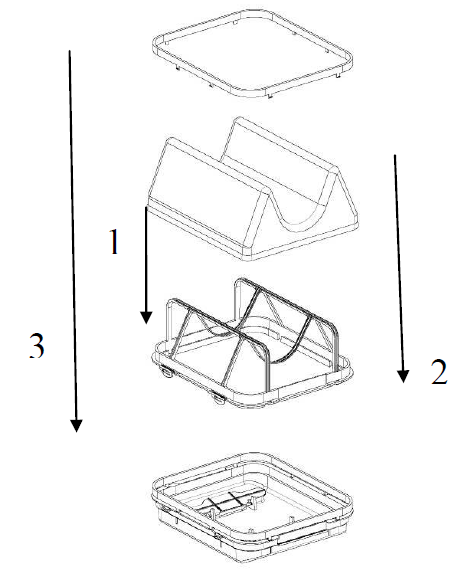

5.5 Заміна фільтруючого мішка

Будь ласка, використовуйте новий фільтр–мішок у разі його зносу, як показано нижче.

Заміна фільтруючого мішка

5.6 Корисні поради

  • Вимикайте харчування відразу після того, як робот закінчив свою роботу
  • Опускайте робот в басейн уздовж стіни, днищем за напрямком до стіни, не навпаки. Інакше можна завдати шкоди облицювання басейну
  • Перш ніж витягнути робот назовні, потримайте його 10 — 15 секунд на басейном, щоб дати стекти воді з внутрішньої частини робота.
  • Ні в якому разі не тягніть робот за кабель, тільки за ручку!

6. Проблеми і шляхи усунення

Проблеми Можливі причини Дії
Кабель скручується або намотується Кабель не повністю размотан Відключіть кабель, розмотайте його на всю довжину. Проконтролюйте, щоб на поверхні ніщо не чіплялося за кабель.
Форсунка виставлена на великий кут Відрегулюйте вихід води під потрібним кутом
В басейні є перешкоди (можливо, зайві предмети) Витягти перешкоди
Робот застряг в районі донного зливу Відключити систему фільтрації і запустити після закінчення прибирання
Робот працює понад встановленого часу Запустити прибирання в ручному режимі
Робот не покриває всю площу дна Блок живлення розташований неправильно Встановіть блок живлення в правильному місці (на відстані не менше 3,5 метра до басейну) і посередині самої довгої частини басейну.
Сопло форсунки виставлено в неправильному напрямку Відрегулюйте форсунку
Неправильна форма басейну Відрегулюйте форсунку, щоб поставити роботу більший радіус руху
Система фільтрації не вимкнуто На час вимкніть фільтраційну систему
Недостатньо довжини кабелю, який знаходиться в басейні Підтягніть кабель з поверхні і додайте його в басейн
Пилосос не працює Не під'єднано шнур живлення Перевірте всі з'єднання і підключений шнур живлення до електромережі
  Пошкоджений при перевезенні Зверніться до вашого дилера
  Напруга робота не відповідає тому, яке існує в даному регіоні Зверніться до вашого дилера
